ATTACHMENT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740TM-9
ATTACHMENT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740TM-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:ATTACHMENT HYDRAULIC PIPING 1
Версия:2014. 4.30 REV.14D

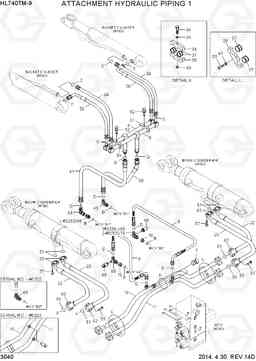

ATTACHMENT HYDRAULIC PIPING 1 HL740TM-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LN-20173 | Трубка | 1 | ||
| 10 | 31LN-20174 | Трубка | 1 | ||
| 10 | 31LN-20175 | Трубка | 1 | ||
| 10 | 31LN-20270 | Трубка | 1 | ||
| 11 | 31LN-20183 | Трубка | 1 | ||
| 11 | 31LN-20184 | Трубка | 1 | ||
| 11 | 31LN-20185 | Трубка | 1 | ||
| 11 | 31LN-20260 | Трубка | 1 | ||
| 22 | P704-126323 | Рукав высокого давления (РВД) | 2 | ||
| 22 | P704-126324 | Шланг в сборе | 2 | ||
| 23 | P704-126326 | Рукав высокого давления (РВД) | 2 | ||
| 23 | P704-126327 | Рукав высокого давления (РВД) | 2 | ||
| 24 | P913-126028 | Шланг в сборе | 2 | ||
| 26 | 31LF-20430 | Рукав высокого давления (РВД) | 2 | ||
| 28 | 31L7-20120 | Зажим | 2 | ||
| 29 | 31L7-20130 | Зажим | 2 | ||
| 31 | 31LG-20240 | Зажим | 2 | ||
| 37 | S690-027100 | Уплотнительная втулка | 6 | ||
| 40 | 31LM-20540 | Колено 90 | 1 | ||
| 41 | P920-166019 | Шланг в сборе | 1 | ||
| 41 | 31LN-10160 | Рукав высокого давления (РВД) | 1 | ||
| 45 | X500-310005 | Разъем | 1 | ||
| 5 | P910-166017 | Шланг в сборе | 1 | ||
| 5 | P930-166013 | Шланг в сборе | 1 | ||
| 51 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 52 | S037-124556 | Болт | 2 | ||
| 53 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 57 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 6 | P910-166016 | Шланг в сборе | 1 | ||
| 6 | P930-166012 | Шланг в сборе | 1 | ||
| 60 | S205-12100B | Гайка | 3 | ||
| 61 | S441-12000B | Шайба | 3 | ||
| 62 | P173-120102 | фланец гидрокси, сплит | 16 | ||
| 63 | X850-555500 | Колено 90, поворотный, ORFS | 1 | ||
| 63 | 31LM-20550 | Колено 90, SW, ORFS | 1 | ||
| 64 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 65 | 31LB-40370 | Штуцер 90 orfs | 2 | ||
| 65 | 31LP-40370 | Штуцер 90 orfs | 1 | ||
| 65 | 31LP-40360 | Штуцер 90 orfs | 1 | ||
| 68 | P920-166018 | Шланг в сборе | 1 | ||
| 69 | 31Q8-40500 | Датчик давления | 2 | ||
| 69 | 31Q4-40800 | Датчик давления | 2 | ||
| 7 | X710-100105 | крышка гидрокси ORFS | 2 | ||
| 70 | 31LP-40380 | Штуцер 90 orfs | 1 | ||
| 70 | 31E5-11110 | Адаптер | 1 | ||
| 8 | 31LP-20180 | Трубка | 1 | ||
| 9 | 31LP-20190 | Трубка | 1 | ||
| B | S611-030001 | Кольцо уплотнительное (О-кольцо) | 4 |
A/S ITEM
|
|
| C | S621-018001 | О кольцо | 6 |
A/S ITEM
|
|
| D | S621-021001 | О кольцо | 9 |
A/S ITEM
|
