LADDER & REAR FENDER(#0301-) фронтального погрузчика колесного Hyundai HL740TM-9
LADDER & REAR FENDER(#0301-) фронтального погрузчика колесного Hyundai HL740TM-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5221
Наименование:LADDER & REAR FENDER(#0301-)
Версия:2014. 4.30 REV.14D

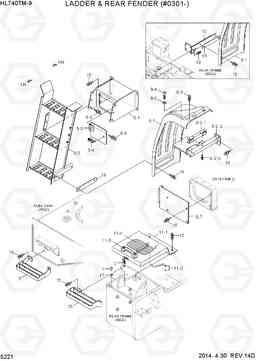

LADDER & REAR FENDER(#0301-) HL740TM-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 71EH-13150 | бампер резины | 4 | ||
10 | 72LN-60092 | ANGLE | 1 | ||
11 | 72LN-50010 | BATTERY COVER ASSY | 2 | ||
11-1 | 72LN-50100 | крышки аккумуляторной батареи ва | 1 | ||
11-1 | 72LN-50101 | BATTERY COVER WA | 1 | ||
11-2 | 72LM-50140 | остаться в сборе | 1 | ||
11-3 | 72LM-61560 | Ручка в сборе | 1 | ||
11-4 | 91E1-26300 | Наклейка шаг протектора | 1 | ||
15 | S037-122556 | Болт | 20 | ||
16 | S037-123056 | Болт | 14 | ||
17 | S285-10100B | гайка с фланцем | 4 | ||
18 | 71Q6-50030 | Болт | 4 | ||
19 | 72LN-60100 | Пластина | 2 | ||
2 | 77LP-60240 | STEP | 2 | ||
20 | 77LK-60240 | STEP | 2 | ||
3 | 72LM-60180 | защелки в сборе | 2 | ||
5 | 75LN-60010 | LADDER TOTAL ASSY | 1 | ||
5-1 | 76LL-60102 | BOX WA | 1 | ||
5-2 | 75LN-60110 | LADDER WA | 1 | ||
5-3 | 76LL-60191 | COVER WA | 1 | ||
5-4 | 76LL-60280 | LATCH ASSY | 1 | ||
5-5 | S037-082056 | Болт | 2 | ||
5-6 | S037-122556 | Болт | 6 | ||
6 | 72LN-60052 | Крышка LH | 1 | ||
7 | 72LN-60062 | Крышка RH | 1 | ||
8 | 72LN-60073 | заднее крыло в сборе LH | 1 |
LH
|
|
8 | 72LN-60083 | заднее крыло в сборе RH | 1 |
RH
|
|
8-1 | 72LM-60702 | REAR FENDER-LH | 1 |
LH
|
|
8-1 | 72LM-60802 | REAR FENDER-RH | 3 |
RH
|
|
8-2 | 72LN-60713 | поддержка в сборе LH | 1 |
LH
|
|
8-2 | 72LN-60813 | поддержка в сборе RH | 1 |
RH
|
|
8-2-1 | 72LM-60732 | поддержка ва | 1 | ||
8-2-2 | 72LN-60723 | поддержка ва LH | 1 |
LH
|
|
8-2-2 | 72LN-60823 | поддержка ва RH | 1 |
RH
|
|
8-2-3 | S037-122556 | Болт | 2 |
LH
|
|
8-2-3 | S037-123056 | Болт | 2 |
RH
|
|
8-3 | S037-122556 | Болт | 3 | ||
8-3 | S037-123056 | Болт | 3 | ||
8-4 | S179-120256 | Винт (торцевой ключ) | 1 | ||
8-5 | S403-125006 | Плоская шайба | 1 |
