Гидроразводка (гидросистема, -#0052) фронтального погрузчика колесного Hyundai HL740TM-9A
Гидроразводка (гидросистема, -#0052) фронтального погрузчика колесного Hyundai HL740TM-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING(-#0052)
Версия:2014. 4.30 REV.14D

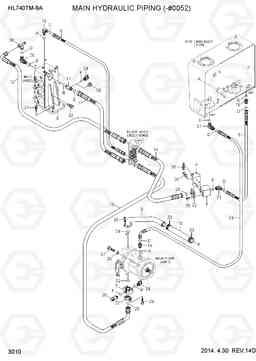

MAIN HYDRAULIC PIPING(-#0052) HL740TM-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| A | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 10 | 31LN-01200 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31LN-01201 | Рукав высокого давления (РВД) | 1 | ||
| 11 | P910-166014 | Шланг в сборе | 1 | ||
| 12 | P930-162019 | Шланг в сборе | 1 | ||
| 13 | P920-162016 | Шланг в сборе | 1 | ||
| 14 | P940-162313 | Шланг в сборе | 1 | ||
| 15 | P760-083034 | Рукав высокого давления (РВД) | 1 | ||
| 16 | 31LL-90500 | Соединитель | 1 | ||
| 16-2 | S621-021001 | О кольцо | 1 | ||
| 17 | 31LM-00300 | Разъем долго | 1 | ||
| 18 | X500-110005 | Разъем | 1 | ||
| 19 | 31FG-20070 | Колено 90 | 1 | ||
| 20 | 31LB-40370 | Штуцер 90 orfs | 1 | ||
| 21 | X530-110005 | Штуцер | 2 | ||
| 22 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 23 | 11N6-20230 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 24 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | S037-122556 | Болт | 4 | ||
| 27 | S037-123556 | Болт | 4 | ||
| 28 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S109-100656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31LN-01550 | Трубка | 1 | ||
| 30 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S037-102556 | Болт | 3 | ||
| 33 | S441-160006 | Шайба | 2 | ||
| 34 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 35 | 31Q4-40800 | Датчик давления | 1 |
LOAD SENSING
|
|
| 36 | X830-555455 | Тройник б / тип, поворотный, ORFS | 1 | ||
| 38 | P220-110102 | Заглушка | 1 | ||
| 4 | 31LP-01080 | Пластина | 1 | ||
| 5 | 31LP-00141 | Корпус клапана | 1 | ||
| 6 | 31LN-90060 | плита ва | 1 | ||
| 7 | 31LN-00500 | Корпус клапана | 1 | ||
| 8 | P910-086016 | Шланг в сборе | 1 | ||
| 9 | P910-162025 | Шланг в сборе | 1 | ||
| B | S611-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S621-021001 | О кольцо | 6 | ||
| E | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 |
