ATTACHMENT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL740TM-9A

ATTACHMENT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL740TM-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3041

Наименование:ATTACHMENT HYDRAULIC PIPING 2

Версия:2014. 1.31 REV.14A

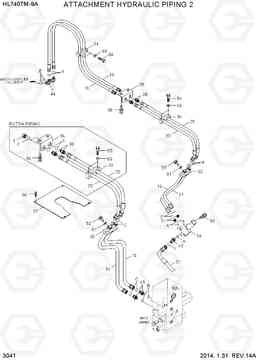

ATTACHMENT HYDRAULIC PIPING 2 HL740TM-9A

Поз.	Код	Наименование	Кол	Прим.
A	S611-012001	Кольцо уплотнительное (О-кольцо)	3
14	31LN-20341	Трубка	1
15	31LN-20351	Трубка	1
16	31LP-20160	Трубка	1
17	31LP-20170	Трубка	1
18	31LM-20040	Встроенный клапан в сборе	1
19	31LF-20450	Рукав высокого давления (РВД)	2
20	P920-064037	Шланг в сборе	2
21	P930-062019	Шланг в сборе	1
21	P930-062021	Шланг в сборе	1
25	P920-126037	Шланг в сборе	2	EXTRA PIPING
27	31LN-20361	Крышка	1
30	31L7-20310	Зажим	1
32	31L7-20441	Зажим	1
33	31L7-20480	Зажим	2	EXTRA PIPING
34	34L3-02060	Зажим	4
35	31L7-20380	Кронштейн	1
36	31LP-20330	Кронштейн	1
38	31LF-20310	CONNECTOR ASSY	2	EXTRA PIPING
39	X540-120002	Разъем ORFS	2
42	X500-310002	Разъем	1
43	31FQ-80120	Соединитель	2
44	X530-110002	Штуцер	2
52	S037-124556	Болт	1
53	S017-120506	Болт с шестигранной головкой (под шестигранник)	1
54	S017-100606	Болт с шестигранной головкой (под шестигранник)	4
55	S017-100706	Болт с шестигранной головкой (под шестигранник)	2	EXTRA PIPING
56	S037-122556	Болт	5
56	S037-122556	Болт	2	EXTRA PIPING
59	S037-064556	Болт	2
61	S441-12000B	Шайба	2
66	S441-10000B	Шайба	4
66	S441-10000B	Шайба	2	EXTRA PIPING
7	X710-100105	крышка гидрокси ORFS	2
71	X515-107523	Соединитель	2
B	S611-030001	Кольцо уплотнительное (О-кольцо)	2
C	S621-018001	О кольцо	8
E	S631-014004	Кольцо уплотнительное (О-кольцо)	2
F	S621-012001	Кольцо уплотнительное (О-кольцо)	7
