Система охлаждения фронтального погрузчика колесного Hyundai HL750(#1001-)
Система охлаждения фронтального погрузчика колесного Hyundai HL750(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1030
Наименование:COOLING SYSTEM
Версия:2003. 6.30 REV.12

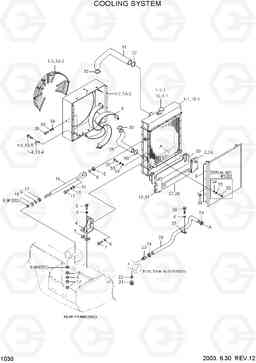

COOLING SYSTEM HL750(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 14L3-01781 | RADIATOR TOTAL ASSY | 1 |
STD
|
|
| 1 | 14L3-01782 | RADIATOR TOTAL ASSY | 1 |
STD
|
|
| 1-1 | 14L3-00102 | Радиатор в сборе | 1 | ||
| 1-1-1 | 12101810 | Крышка радиатора | 1 | ||
| 1-2 | 14L3-01790 | SHROUD WA | 1 | ||
| 1-2 | 14L3-01791 | SHROUD WA | 1 | ||
| 1-3 | 14L3-01591 | FAN GUARD WA | 1 | ||
| 1-4 | 31L3-0354 | Зажим | 4 | ||
| 1-5 | 91008160 | Регулировочный болт | 21 | ||
| 10 | 14L3-02050 | RADIATOR TOTAL ASSY | 1 |
LOW NOISE
|
|
| 10-1 | 14L3-00102 | Радиатор в сборе | 1 |
LOW NOISE
|
|
| 10-1-1 | 12101810 | Крышка радиатора | 1 |
LOW NOISE
|
|
| 10-2 | 14L3-02060 | SHROUD WA | 1 |
LOW NOISE
|
|
| 10-3 | 14L3-01591 | FAN GUARD WA | 1 |
LOW NOISE
|
|
| 10-4 | 31L3-0354 | Зажим | 4 |
LOW NOISE
|
|
| 10-5 | 91008160 | Регулировочный болт | 21 |
LOW NOISE
|
|
| 12 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S441-100002 | Шайба | 2 | ||
| 14 | S403-102002 | Плоская шайба | 2 | ||
| 15 | 11L1-1005 | Уплотнительная втулка | 2 | ||
| 16 | 14L3-00130 | Опора | 2 | ||
| 17 | S205-121002 | Гайка | 8 | ||
| 18 | 14L3-00140 | Уплотнительная втулка | 4 | ||
| 19 | 14L3-01960 | SPONGE-LH | 1 |
STD
|
|
| 2 | 14L3-01950 | SPONGE-RH | 1 |
STD
|
|
| 20 | 14L3-01940 | SCREEN WA | 1 | ||
| 21 | P220-220106 | Заглушка | 1 | ||
| 22 | P392-180000 | Шайба медная | 1 | ||
| 23 | P090-100808 | Соединитель | 1 | ||
| 24 | S572-240002 | CLAMP-HOSE WIRE TYPE | 2 | ||
| 25 | 31E7-0315 | Зажим | 1 | ||
| 26 | S017-120162 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27 | 14L3-01970 | SPONGE | 1 |
STD
|
|
| 28 | P710-081022 | Шланг | 1 | ||
| 29 | 12L3-0112 | HOSE-OUTLET | 1 | ||
| 3 | 14L3-00060 | PAD-RUBBER | 2 | ||
| 30 | S520-070000 | Зажим | 2 | ||
| 30 | S572-770006 | Зажим | 2 | ||
| 31 | 12L3-0111 | HOSE-INLET | 1 | ||
| 32 | S520-055000 | Зажим | 2 | ||
| 32 | S572-630006 | Зажим | 2 | ||
| 33 | S411-080002 | Шайба пружинная | 20 | ||
| 34 | S403-082002 | Плоская шайба | 20 | ||
| 35 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 36 | 14L3-01990 | SPONGE-RH | 1 |
LOW NOISE
|
|
| 37 | 14L3-02000 | SPONGE-LH | 1 |
LOW NOISE
|
|
| 38 | 14L3-02010 | SPONGE | 1 |
LOW NOISE
|
|
| 39 | S205-082002 | Гайка | 8 | ||
| 4 | 14L3-00070 | Кронштейн | 2 | ||
| 5 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S441-120002 | Шайба | 19 | ||
| 6 | S441-120002 | Шайба | 23 | ||
| 7 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 8 | 14L3-01800 | WIND GUIDE WA | 1 | ||
| 9 | 14L3-01930 | DUCT WA | 1 |
