BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL750(#1001-)
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL750(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2014
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:2004.10.26 REV.99

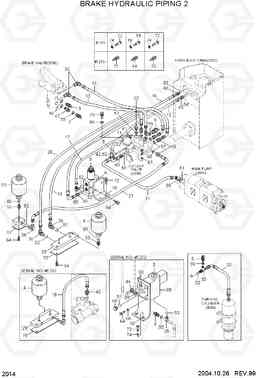

BRAKE HYDRAULIC PIPING 2 HL750(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | 31L3-0254 | HOSE ASSY-THD | 1 | ||
| 12 | P620-085022 | Шланг в сборе | 1 | ||
| 13 | P620-065013 | Шланг в сборе | 1 | ||
| 14 | P620-065012 | Шланг в сборе | 1 | ||
| 16 | P620-042026 | Шланг в сборе | 1 | ||
| 17 | P620-047013 | Шланг в сборе | 1 | ||
| 18 | P610-066018 | HOSE ASSY-THD 0X45 | 1 | ||
| 19 | P610-066020 | HOSE ASSY-THD 0X45 | 1 | ||
| 20 | P610-066021 | HOSE ASSY-THD 0X45 | 1 | ||
| 21 | P620-066020 | Шланг в сборе | 1 | ||
| 22 | P620-047009 | Шланг в сборе | 1 | ||
| 29 | 81L1-0023 | Корпус клапана | 2 | ||
| 29 | 81L1-0023 | Корпус клапана | 2 | ||
| 29 | 81L1-0023 | Корпус клапана | 1 | ||
| 3 | @ | SOLENOID VALVE | 1 |
SEE 2190
|
|
| 32 | 31L1-0138 | FITTING-BANJO | 1 | ||
| 32 | 34L3-02610 | ELBOW 90 | 1 | ||
| 33 | 31L3-0343 | FITTING-BANJO | 2 | ||
| 33 | 34L3-02260 | Колено 90 | 2 | ||
| 35 | 81L1-0034 | TEE | 1 | ||
| 35 | 31L6-02970 | FITTING-TEE | 1 | ||
| 36 | 81L1-0050 | ELBOW | 4 | ||
| 36 | 81L1-0050 | ELBOW | 3 | ||
| 38 | P030-310006 | Штуцер -90 | 1 | ||
| 39 | P020-110001 | Колено 90 | 1 | ||
| 39 | P010-110013 | Соединитель | 1 | ||
| 4 | 81L1-0004 | Гидроаккумулятор | 4 | ||
| 4 | 81L1-0004 | Гидроаккумулятор | 2 | ||
| 40 | P010-220005 | Соединитель | 6 | ||
| 40 | P010-220005 | Соединитель | 5 | ||
| 41 | P010-220004 | Соединитель | 1 | ||
| 42 | P010-110014 | Соединитель | 1 | ||
| 43 | P010-220008 | Соединитель | 1 | ||
| 44 | P010-110002 | Соединитель | 2 | ||
| 44 | P010-110002 | Соединитель | 1 | ||
| 45 | P010-110004 | Соединитель | 1 | ||
| 47 | 81L1-0033 | REDUCER | 1 | ||
| 48 | P220-110102 | Заглушка | 3 | ||
| 5 | 31L1-0139 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 51 | 31L4-0074 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 52 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 52 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 52 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 53 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 53 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 54 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 55 | P392-120000 | Шайба медная | 3 | ||
| 56 | P392-100000 | Шайба медная | 2 | ||
| 57 | P392-160000 | Шайба медная | 13 | ||
| 58 | P392-180000 | Шайба медная | 1 | ||
| 58 | P392-180000 | Шайба медная | 3 | ||
| 6 | 31L1-0093 | Датчик давления (переключатель, реле) | 1 |
PARKING
|
|
| 64 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 64 | S037-102552 | Болт | 6 | ||
| 65 | S015-080652 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 67 | S411-080002 | Шайба пружинная | 2 | ||
| 67 | S441-080002 | Шайба | 2 | ||
| 68 | S411-100002 | Шайба пружинная | 6 | ||
| 69 | 31E3-3072 | Корпус клапана | 1 | ||
| 7 | 31L1-0094 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
|
| 70 | 34L3-01180 | Пластина | 1 | ||
| 70 | 34L4-01881 | Пластина | 1 | ||
| 71 | 34L3-01190 | Пластина | 1 | ||
| 72 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 72 | S037-122552 | Болт | 2 | ||
| 73 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 73 | S037-123052 | Болт | 2 | ||
| 74 | S441-120002 | Шайба | 4 | ||
| 79 | 34L3-01500 | Держатель | 2 | ||
| 79 | 34L3-01500 | Держатель | 1 | ||
| 8 | 31L1-0095 | Датчик давления (переключатель, реле) | 1 |
BRAKE FAIL
|
|
| 80 | P020-110012 | Колено 90 | 1 | ||
| 81 | 81L1-0003 | Гидроаккумулятор | 1 | ||
| 82 | P220-220105 | Пробка (заглушка) | 1 | ||
| 83 | 31E3-3099 | Соединитель | 2 | ||
| 84 | 81L1-0031 | Фиттинг | 1 | ||
| 85 | 34L3-02530 | Корпус клапана | 1 | ||
| 86 | P392-220000 | Шайба медная | 1 | ||
| 87 | 34L3-02540 | Держатель | 1 | ||
| 9 | 21L3-0001 | SW-CLUTCH CUT OFF | 1 |
CLUTCH CUT OFF
|
|
| 9 | 31L6-40070 | Датчик давления (переключатель, реле) | 1 |
