Встроенный клапан в сборе фронтального погрузчика колесного Hyundai HL750(#1001-)

Код подсистемы:2190

Наименование:SOLENOID VALVE

Версия:2001. 4.16 REV.9

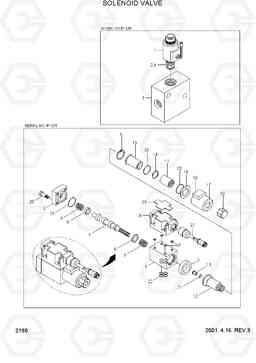

SOLENOID VALVE HL750(#1001-)

Поз.	Код	Наименование	Кол	Прим.
*	E131-0175	Соленоид (электромагнитный клапан), в сборе	1
1	EDB02	BODY	1
1	EDH06-27V3AFLD2	Соленоид (электромагнитная катушка)	1
10	EDB92-D	Гайка	1
11	EDB33-D-1A	PLUNGER-SOLENOID	1
12	EDB39-D-2A	GUIDE-SOLENOID	1
13	ED56	Палец	1
14	EDB57-1A	Вставка	1
15	EDB86-D-2A	STOPPER-SOLENOID	1
18	EDB95-D	YOKE-COIL	2
19	ED80-A3	NAME PLATE	1
2	EDB08	COVER-A	1
20	ED91	Болт	8
22	R0-29-90	Кольцо уплотнительное (О-кольцо)	4
23	R0A-019	Кольцо уплотнительное (О-кольцо)	2
24	R0A-019-90	Кольцо уплотнительное (О-кольцо)	2
27	DNS-SS-P002	CONNECTOR ASSY	1
3	EDB09	COVER-B	1
3	HD31L7	Корпус клапана (коллектор)	1
4	EDB24-3	Золотник	1
4	SK30077N-1	Сальник	1
5	EDB37	Тарелка клапана	2
6	EDB48-B	RING-B	1
7	EA57-B-1A	Вставка	4
8	EDB70-A3X	SPRING-A	1
9	EDB70-C	SPRING-C	1
N	@	NOT INDIVIDUALLY SUPPLIED	1
N *	34L1-03190	Соленоид (электромагнитный клапан), в сборе	1
N16	EDB64-02	COIL-SOLENOID	1
N17	EDB87-D	CASE-COIL	1
N2	EDH066/32-01-00	Соленоид (электромагнитный клапан)	1
N21	R0-P3-V	Кольцо уплотнительное (О-кольцо)	1
N25	R0A-017-90	Кольцо уплотнительное (О-кольцо)	1
N26	EDZ-GA2-2D	Картер (корпус) в сборе	1
