ATTACHMENT HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL750(-#1000)

ATTACHMENT HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL750(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2015

Наименование:ATTACHMENT HYDRAULIC PIPING

Версия:'96. 9.12 REV.5

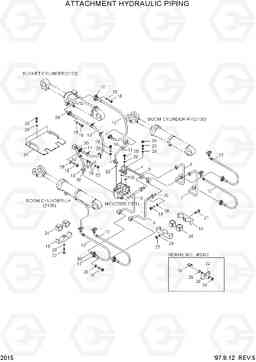

ATTACHMENT HYDRAULIC PIPING HL750(-#1000)

Поз.	Код	Наименование	Кол
1	34L3-00012	Гидроцилиндр стрелы, левый	1
10	34L3-00431	Трубка	1
11	34L3-00411	Трубка	1
12	P701-124324	Шланг в сборе	4
13	P681-124319	Шланг в сборе	2
14	34L3-00710	Зажим	2
15	34L3-00730	Зажим	2
16	S070-022746	U-образный болт (скоба, П образный) / хомут	2
16	34L3-00770	U-образный болт (скоба, П образный) / хомут	2
17	P173-120102	фланец гидрокси, сплит	24
18	S107-100304	Болт с шестигранной головкой (под шестигранник)	48
19	S107-100404	Болт с шестигранной головкой (под шестигранник)	24
2	34L3-00022	Гидроцилиндр стрелы, правый	1
20	S107-100854	Болт с шестигранной головкой (под шестигранник)	6
21	S017-120802	Болт с шестигранной головкой (под шестигранник)	1
22	S017-120502	Болт с шестигранной головкой (под шестигранник)	2
23	31L3-0365	BOLT-STUD	2
24	S690-027100	Уплотнительная втулка	6
25	S017-120302	Болт с шестигранной головкой (под шестигранник)	6
26	S205-101002	Гайка	10
26	S205-101002	Гайка	6
27	S205-121002	Гайка	1
28	S411-100002	Шайба пружинная	88
29	S441-120002	Шайба	9
3	34L3-00032	Цилиндр ковша	1
30	31L4-0072	Кольцо уплотнительное (О-кольцо)	16
31	34L3-00811	Пластина	1
31	34L3-00812	Пластина	1
32	34L3-01350	Пластина	2
32	S275-100002	Гайка самоблокирующаяся	4
4	34L3-00371	Трубка	1
5	34L3-00391	Трубка	1
6	34L3-00492	Трубка	1
7	34L3-00502	Трубка	1
8	34L3-00452	Трубка	1
9	34L3-00462	Трубка	1
