3-SPOOL LEVER фронтального погрузчика колесного Hyundai HL750(-#1000)
3-SPOOL LEVER фронтального погрузчика колесного Hyundai HL750(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2150
Наименование:3-SPOOL LEVER
Версия:'96. 3. 9 REV.2

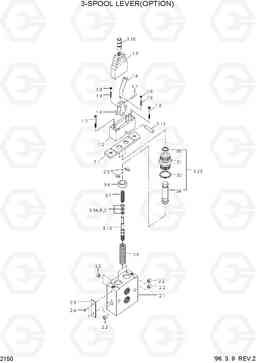

3-SPOOL LEVER HL750(-#1000)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| @ | NOT INDIVIDUALLY SUPPLIED | 1 | |||
| ⓚ | 21305900* | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| * | 31L1-1062 | RCV-3 SPOOL | 1 | ||
| *-1 | 31L1-1002 | RCV LEVER | 1 | ||
| *-2 | 22879400 | RCV LEVER | 1 | ||
| 1.1 | 19691800 | Пластина | 1 | ||
| 1.10 | 25631500 | GRIP | 1 | ||
| 1.11 | 19991700 | Болт | 1 | ||
| 1.2 | 19691700 | Картер (корпус) | 1 | ||
| 1.3 | @ | SCREW | 2 | ||
| 1.4 | 19460800 | FULCRUM | 1 | ||
| 1.5 | 19522100 | BELLOWS | 1 | ||
| 1.6 | 19821300 | LEVER | 1 | ||
| 1.7 | @ | PIN-LOCKING | 1 | ||
| 1.8 | @ | NUT | 2 | ||
| 1.9 | 19461500 | PIN-THREAD | 2 | ||
| 2.1 | 19472903 | Картер (корпус) | 1 | ||
| 2.2 | @ | SCREW-LOCKING | 5 | ||
| 2.3 | @ | PLATE-IDENTIFICATION | 1 | ||
| 2.4 | @ | PIN-GROOVE | 2 | ||
| 3.10 | @ | SPOOL | 2 | ||
| 3.20 | 21305900 | PLUNGER ASSY | 2 | ||
| 3.5 | @ | RETAINER-SPRING | 2 | ||
| 3.6 | @ | WASHER | 4 | ||
| 3.9A | @ | SHIM | 2 | ||
| 3.9B | @ | SHIM | 2 | ||
| 3.9C | @ | SHIM | 2 | ||
| K31 | @ | GUIDE-PLUNGER | 2 | ||
| K32 | @ | SEAL | 2 | ||
| K34 | @ | PLUNGER | 2 | ||
| N3.7 | 19003800 | Пружина | 2 | ||
| N3.8 | 19113300 | Пружина | 2 | ||
| ⓚ33 | @ | SEAL | 2 |
