Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL750TM
Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL750TM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2017

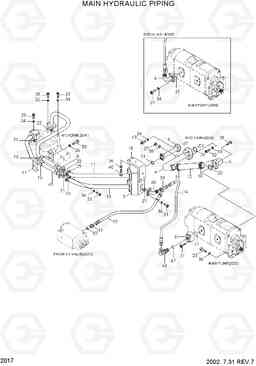

Наименование:MAIN HYDRAULIC PIPING
Версия:2002. 7.31 REV.7
MAIN HYDRAULIC PIPING HL750TM
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P690-164316 | HOSE ASSY-FLG 0X45 | 1 | ||
| 11 | P690-204316 | Шланг в сборе | 1 | ||
| 12 | P610-164014 | HOSE ASSY-THD 0X45 | 1 | ||
| 13 | P760-081041 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P620-164015 | HOSE ASSY-THD 0X90 | 1 | ||
| 15 | 34L3-01820 | Пластина | 1 | ||
| 16 | S520-070000 | Зажим | 4 | ||
| 16 | S572-750006 | Зажим | 4 | ||
| 17 | 34L3-01830 | Зажим | 2 | ||
| 18 | S690-043100 | Уплотнительная втулка | 2 | ||
| 19 | S690-034100 | Уплотнительная втулка | 2 | ||
| 20 | P590-057001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | P590-033001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 22 | P590-038001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 23 | 34L3-01480 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 25 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 26 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | 31L3-0226 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S129-060326 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | 34L3-01160 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 3 | 34L3-01791 | Корпус клапана | 1 | ||
| 30 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 32 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S411-120002 | Шайба пружинная | 8 | ||
| 34 | S411-100002 | Шайба пружинная | 39 | ||
| 34 | S411-100002 | Шайба пружинная | 35 | ||
| 35 | 34L3-01561 | Трубка | 1 | ||
| 36 | S441-120002 | Шайба | 12 | ||
| 37 | P220-110105 | Заглушка | 1 | ||
| 38 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 39 | 34L3-01570 | TEE R/TYPE-S/NUT | 1 | ||
| 4 | 34L3-01071 | Трубка | 1 | ||
| 40 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 41 | P010-310013 | Соединитель | 1 | ||
| 42 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 43 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 45 | 34L3-02170 | Трубка | 1 | ||
| 46 | P020-110005 | Колено 90 | 1 | ||
| 47 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 34L3-01081 | Трубка | 1 | ||
| 6 | 34L3-01552 | Трубка | 1 | ||
| 6 | 34L3-02510 | Корпус клапана | 1 | ||
| 8 | 34L3-01811 | Трубка | 1 | ||
| 9 | 34L3-01120 | Трубка | 1 |
