Каталог запчастей
-
Hyundai
-
HL750TM
- BATTERY BOX & CABLE ELECTRIC
BATTERY BOX & CABLE ELECTRIC фронтального погрузчика колесного Hyundai HL750TM
BATTERY BOX & CABLE ELECTRIC фронтального погрузчика колесного Hyundai HL750TM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:BATTERY BOX & CABLE ELECTRIC
Версия:2003. 9.25 REV.99

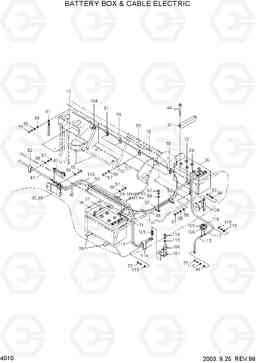

BATTERY BOX & CABLE ELECTRIC HL750TM
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 104 | S552-035146 | Зажим | 2 | ||
| 105 | 21L8-10561 | TERMINAL ASSY | 1 |
OPT
|
|
| 106 | 21L8-10530 | Пластина | 1 |
OPT
|
|
| 107 | 21L8-10540 | Пластина | 1 |
OPT
|
|
| 108 | 21L7-10500 | Выключатель массы (главный) | 1 |
OPT
|
|
| 109 | 21L8-10511 | Пластина | 1 |
OPT
|
|
| 110 | 24L3-01100 | CABLE(RELAY-TERMINAL) | 1 |
OPT
|
|
| 111 | 24L3-01110 | CABLE(BATT-TERMINAL) | 1 |
OPT
|
|
| 112 | 24L3-01120 | Кабель | 1 |
OPT
|
|
| 113 | 24L3-01130 | CABLE(MASTER SW-EARTH) | 1 |
OPT
|
|
| 114 | 31E7-0313 | Зажим | 1 |
OPT
|
|
| 115 | S411-100002 | Шайба пружинная | 6 |
OPT
|
|
| 116 | 21EN-00420 | Прокладка | 1 |
OPT
|
|
| 118 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 4 |
OPT
|
|
| 13 | 21L7-00071 | HARNESS-T/M CHECK | 1 | ||
| 13 | 24L3-01070 | HARNESS-T/M CHECK | 1 | ||
| 15 | 24L3-01031 | Электропроводка на раму | 1 | ||
| 15-1 | 21EA-50550 | диод | 3 | ||
| 28 | 21E4-2003 | BUZZER-TRAVEL ALARM | 1 | ||
| 36 | E125-1501 | Батарея аккумуляторная в сборе | 2 | ||
| 37 | 22L3-0121 | Кронштейн | 2 | ||
| 38 | 24L3-40341 | Кабель | 1 | ||
| 39 | 24L3-40330 | Кабель | 1 |
STD
|
|
| 40 | 24L3-40350 | CABLE(BATT-RELAY) | 1 |
STD
|
|
| 41 | 24L3-40191 | CABLE-START | 1 | ||
| 41 | 24L3-40192 | CABLE-START | 1 | ||
| 42 | 21E5-0003 | Реле батареи | 1 | ||
| 43 | 21EA-40171 | ссылка легкоплавких | 1 | ||
| 44 | S017-102402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 50 | S593-000702 | клип жгут | 3 | ||
| 51 | S593-000902 | клип жгут | 1 | ||
| 52 | S543-260002 | Зажим трубки | 6 | ||
| 53 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 54 | S441-060002 | Шайба | 2 | ||
| 55 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 56 | S441-080002 | Шайба | 2 | ||
| 57 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 58 | S441-100002 | Шайба | 12 | ||
| 68 | 21E7-0612 | соединительная пластина | 2 | ||
| 71 | 24L3-00160 | Уплотнительная втулка | 1 | ||
| 72 | 21L1-1018 | Уплотнительная втулка | 1 | ||
| 78 | 21L1-1017 | Шайба упорная / Прокладка | 4 | ||
| 81 | E221-1505 | CABLE(ENG EARTH-FRAME) | 1 | ||
| 98 | S431-100002 | Стопорная шайба (кольцо), внутренние зубья | 3 | ||
| E13 | 21L7-30191 | HARNESS-T/M CHECK,SEC | 1 | ||
| E13 | 24L3-30190 | HARNESS-T/M CHECK,SEC | 1 |
