Гидрораспределитель (главный управляющий клапан) трехходовой фронтального погрузчика колесного Hyundai HL757-7
Гидрораспределитель (главный управляющий клапан) трехходовой фронтального погрузчика колесного Hyundai HL757-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4030

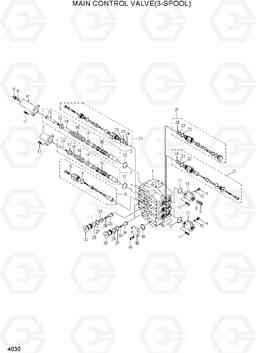

Наименование:MAIN CONTROL VALVE(3-SPOOL)
Версия:
MAIN CONTROL VALVE(3-SPOOL) HL757-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LD-00030 | Гидрораспределитель (главный управляющий клапан) | 1 | ||
| 10 | XJDB-00262 | Крышка | 1 | ||
| 11 | XJDB-00263 | Болт с шестигранной головкой (под шестигранник) | 12 |
8072-102
|
|
| 12 | XJDB-00264 | Кольцо уплотнительное (О-кольцо) | 6 |
0201-067
|
|
| 13 | XJDB-00265 | Крышка | 3 | ||
| 14 | XJDB-00266 | Пробка (заглушка) | 3 | ||
| 15 | XJDB-00018 | Кольцо уплотнительное (О-кольцо) | 3 |
8202-009
|
|
| 16 | XJDB-00267 | PLUNGER | 2 | ||
| 17 | XJDB-00268 | GUIDE | 5 | ||
| 18 | XJDB-00269 | Пружина | 2 | ||
| 19 | XJDB-00270 | Вставка | 2 | ||
| 2 | XJDB-00257 | PLUNGER ASSY | 2 | ||
| 20 | XJDB-00271 | NIPPLE | 2 | ||
| 21 | XJDB-00272 | PORT RELIEF | 5 | ||
| 22 | XJDB-00099 | Кольцо уплотнительное (О-кольцо) | 5 |
0207-003
|
|
| 23 | XJDB-00100 | Кольцо | 5 |
0859-233
|
|
| 24 | XJDB-00101 | Кольцо уплотнительное (О-кольцо) | 5 |
0207-005
|
|
| 25 | XJDB-00102 | CHECK | 3 |
3513-251
|
|
| 26 | XJDB-00043 | Пружина | 3 |
3590-288
|
|
| 27 | XJDB-00096 | Кольцо уплотнительное (О-кольцо) | 3 |
0207-002
|
|
| 28 | XJDB-00095 | Кольцо | 3 |
0859-228
|
|
| 29 | XJDB-00088 | CAP | 2 |
3526-483
|
|
| 3 | XJDB-00258 | PLUNGER | 1 | ||
| 30 | XJDB-00087 | CAP | 1 |
3526-484
|
|
| 31 | XJDB-00103 | CHECK | 1 |
3513-252
|
|
| 32 | XJDB-00273 | CAP | 1 | ||
| 33 | XJDB-00274 | GUIDE | 1 | ||
| 34 | XJDB-00275 | Вставка | 1 | ||
| 35 | XJDB-00276 | Пружина | 1 | ||
| 36 | XJDB-00277 | PLUNGER | 1 | ||
| 37 | XJDB-00278 | составляют в сборе | 1 | ||
| 39 | XJDB-00138 | Кольцо уплотнительное (О-кольцо) | 1 |
0201-112
|
|
| 4 | XJDB-00120 | Кольцо уплотнительное (О-кольцо) | 1 |
0207-010
|
|
| 40 | XJDB-00280 | Болт | 4 |
8072-103
|
|
| 5 | XJDB-00075 | Кольцо уплотнительное (О-кольцо) | 1 |
8202-007
|
|
| 6 | XJDB-00259 | MAIN RELIEF ASSY | 1 | ||
| 7 | XJDB-00260 | Крышка | 2 | ||
| 8 | XJDB-00261 | NIPPLE | 2 | ||
| 9 | XJDB-00136 | Кольцо уплотнительное (О-кольцо) | 2 |
8202-011
|
|
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N1 | @ | HOUSING ASSY | 1 | ||
| N38 | XJDB-00279 | Крышка | 1 |
