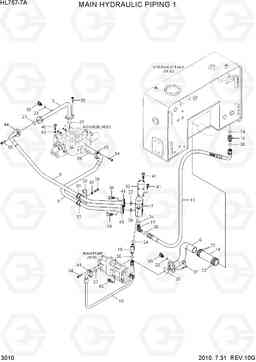

Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL757-7A

Код подсистемы:3010

Наименование:MAIN HYDRAULIC PIPING 1

Версия:2010. 7.31 REV.10G

MAIN HYDRAULIC PIPING 1 HL757-7A

Поз.	Код	Наименование	Кол	Прим.
10	31LD-00120	Рукав высокого давления (РВД)	1
11	P920-162024	Шланг в сборе	1
14	P760-093044	Рукав высокого давления (РВД)	1
16	X500-110005	Разъем	1
18	X530-110005	Штуцер	1
19	X520-110005	Штуцер 90 orfs	1
20	31LD-00100	Зажим	1
22	S572-930006	Зажим	4
23	S631-011004	Кольцо уплотнительное (О-кольцо)	2
24	S631-029004	Кольцо уплотнительное (О-кольцо)	2
26	S621-021001	О кольцо	3
27	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
28	Y171-027004	Кольцо уплотнительное (О-кольцо)	2
29	Y172-010004	Кольцо уплотнительное (О-кольцо)	1
3	31LD-00040	Трубка	1
30	31EK-11130	COUPLING-SCREW	2
31	S690-039100	Уплотнительная втулка	1
32	S690-043100	Уплотнительная втулка	1
33	31LD-00110	Пластина	1
34	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
35	S109-100406	Болт с шестигранной головкой (под шестигранник)	8
37	S109-120356	Болт с шестигранной головкой (под шестигранник)	4
39	S017-120556	Болт с шестигранной головкой (под шестигранник)	4
39	S017-120556	Болт с шестигранной головкой (под шестигранник)	5
40	S017-121056	Болт с шестигранной головкой (под шестигранник)	3
41	S037-122556	Болт	6
42	S037-123056	Болт	4
43	S441-120006	Шайба	4
44	P173-160104	фланец гидрокси, сплит	6
45	P173-200106	фланец гидрокси, сплит	4
6	31LD-00290	Трубка	1
6	31LD-00500	Трубка	1
7	31LD-00310	Корпус клапана	1
8	P700-164336	Рукав высокого давления (РВД)	1
9	31LD-00280	Рукав высокого давления (РВД)	1
