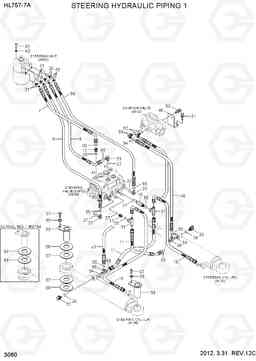

STEERING HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757-7A

Код подсистемы:3060

Наименование:STEERING HYDRAULIC PIPING 1

Версия:2012. 3.31 REV.12C

STEERING HYDRAULIC PIPING 1 HL757-7A

Поз.	Код	Наименование	Кол	Прим.
10	P930-084023	Шланг в сборе	2
11	P920-084014	Шланг в сборе	2
17	X500-110003	Разъем	2
19	31N8-40200	Разъем ORFS, долго	1
20	31LB-30130	Штуцер -90	2
21	X530-110003	Штуцер	2
23	X520-110003	Штуцер 90 orfs	3
26	S631-011004	Кольцо уплотнительное (О-кольцо)	2
27	S631-018004	Кольцо уплотнительное (О-кольцо)	9
28	S631-024004	Кольцо уплотнительное (О-кольцо)	1
30	S621-018001	О кольцо	1
31	X830-535353	Тройник б / тип, поворотный, ORFS	2
32	31EK-11130	COUPLING-SCREW	2
33	31LD-30310	Палец	4
37	S017-16035D	Болт с шестигранной головкой (под шестигранник)	4
39	61L7-10290	Шайба	4
41	S017-100856	Болт с шестигранной головкой (под шестигранник)	4
42	S441-100006	Шайба	4
46	31LC-30090	Пластина	1
47	P910-044015	Шланг в сборе	1
48	P930-044020	Шланг в сборе	1
49	X840-535153	Переходник	2
50	31FG-10020	Колено 90	2
51	S037-122556	Болт	2
52	S611-009001	Кольцо уплотнительное (О-кольцо)	2
53	S035-082056	Болт	2
54	S621-011001	Кольцо уплотнительное (О-кольцо)	4
55	S621-014001	Кольцо уплотнительное (О-кольцо)	13
56	P930-084015	Шланг в сборе	1
57	31L9-30150	прокладка (0.5mm)	2
57	31L9-30150	прокладка (0.5mm)	3
58	31L9-30160	прокладка (1.0mm)	2
58	31L9-30160	прокладка (1.0mm)	3
59	31LB-30600	прокладка (0.5mm)	2
60	31LB-30610	прокладка (1.0mm)	2
7	P930-082010	Шланг в сборе	1
8	P930-082011	Шланг в сборе	1
9	P910-084016	Шланг в сборе	1
