Гидроразводка (гидросистема) 1 (-#0013) фронтального погрузчика колесного Hyundai HL757-7S
Гидроразводка (гидросистема) 1 (-#0013) фронтального погрузчика колесного Hyundai HL757-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010

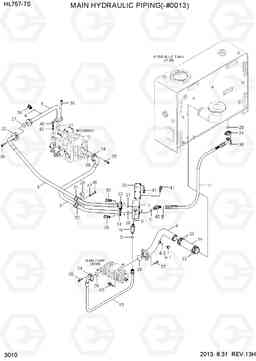

Наименование:MAIN HYDRAULIC PIPING1(-#0013)
Версия:2013. 8.31 REV.13H
MAIN HYDRAULIC PIPING1(-#0013) HL757-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LD-00120 | Рукав высокого давления (РВД) | 1 | ||
| 11 | P950-204322 | HOSE ASSY-ORFS,FLG 0X45 | 1 | ||
| 14 | P760-093044 | Рукав высокого давления (РВД) | 1 | ||
| 18 | X530-110005 | Штуцер | 1 | ||
| 20 | 31LD-00100 | Зажим | 1 | ||
| 22 | S572-930006 | Зажим | 4 | ||
| 23 | P173-160104 | фланец гидрокси, сплит | 6 | ||
| 24 | P173-200106 | фланец гидрокси, сплит | 10 | ||
| 27 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 28 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 29 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | 31LD-00040 | Трубка | 1 | ||
| 31 | S690-039100 | Уплотнительная втулка | 1 | ||
| 32 | S690-043100 | Уплотнительная втулка | 1 | ||
| 33 | 31LD-00110 | Пластина | 1 | ||
| 34 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 36 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 31LD-00560 | Трубка | 1 | ||
| 40 | S017-121056 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 41 | S037-122556 | Болт | 6 | ||
| 42 | S037-123056 | Болт | 4 | ||
| 43 | S441-12000B | Шайба | 3 | ||
| 45 | X530-110006 | Штуцер | 1 | ||
| 46 | S017-100556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 47 | S441-10000B | Шайба | 1 | ||
| 7 | 31LD-00350 | Корпус клапана | 1 | ||
| 8 | P700-164336 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31LD-00280 | Рукав высокого давления (РВД) | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S621-021001 | О кольцо | 1 | ||
| E | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 |
