AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL757-9
AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL757-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:AIRCON & HEATER MOUNTING
Версия:2011. 7.31 REV.11G

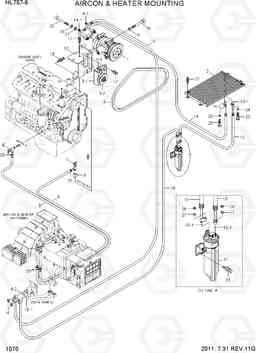

AIRCON & HEATER MOUNTING HL757-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11Q6-90040 | Компрессор | 1 | ||
| 10 | 11LM-90322 | Шланг жидкости (б) | 1 | ||
| 10 | 11LM-90323 | Шланг жидкости (б) | 1 | ||
| 10-1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 11 | 11LM-90350 | Ресивер осушитель в сборе | 1 | ||
| 12 | 11LL-90100 | Кронштейн | 1 | ||
| 13 | 11LM-90310 | Шланг жидкости (а) | 1 | ||
| 13 | 11LM-90311 | Шланг жидкости (а) | 1 | ||
| 13-1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | 11LM-90330 | Сливной шланг | 1 | ||
| 14 | 11LM-90331 | Сливной шланг | 1 | ||
| 14-1 | A304300301Z4 | крышка заправочный клапан ч | 1 | ||
| 14-2 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | S035-082026 | Болт | 1 | ||
| 16 | S285-06100B | гайка с фланцем | 2 | ||
| 17 | S037-102526 | Болт | 6 | ||
| 18 | S109-080906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 19 | S403-08200B | Плоская шайба | 4 | ||
| 2 | 11LM-90200 | Конденсатор в сборе | 1 | ||
| 20 | S520-027000 | Зажим | 4 | ||
| 21 | S035-061526 | Болт | 2 | ||
| 22 | S035-082556 | Болт | 4 | ||
| 23 | S015-060306 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S411-060006 | Шайба пружинная | 1 | ||
| 25 | S017-080306 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 26 | S411-080006 | Шайба пружинная | 1 | ||
| 27 | S403-06200B | Плоская шайба | 2 | ||
| 28 | S203-06100B | Гайка | 2 | ||
| 29 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 11N6-90110 | холостым шкивом | 1 | ||
| 3-1 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 3-2 | A4700-511-01-2 | холостым шкивом | 1 |
INCL 3-3
|
|
| 3-3 | A8900-518-03-3 | стяжной болт | 1 | ||
| 30 | S411-100006 | Шайба пружинная | 1 | ||
| 31 | S403-10200B | Плоская шайба | 1 | ||
| 4 | 11LM-90193 | шланг в сборе всасывания | 1 | ||
| 4 | 11LM-90194 | шланг в сборе всасывания | 1 | ||
| 4-1 | A304300401Z4 | крышка заправочный клапан л | 1 | ||
| 4-2 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 11N4-92130 | Ремень клиновой (приводной) | 1 | ||
| 5 | 11LL-94350 | Ремень клиновой (приводной) | 1 | ||
| 6 | 11L7-90150 | клапан нагревателя | 1 | ||
| 7 | 14L1-01350 | клапан нагревателя | 1 | ||
| 8 | 11LC-90150 | Корпус клапана | 1 | ||
| 9 | 11LC-90100 | шланг отопителя | 2 | ||
| 9 | 11LM-90360 | шланг отопителя | 2 |
