PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757-9

PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3030

Наименование:PILOT HYDRAULIC PIPING 1

Версия:2013. 2.28 REV.13B

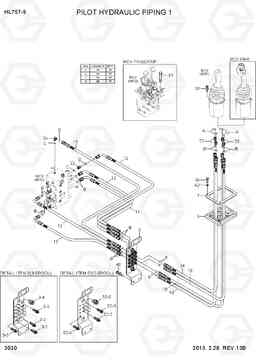

PILOT HYDRAULIC PIPING 1 HL757-9

Поз.	Код	Наименование	Кол	Прим.
11	P930-062014	Шланг в сборе	1
11	X420-062014	Шланг в сборе	1
11	X420-062016	Шланг в сборе	1
12	P930-062015	Шланг в сборе	4
12	X420-062015	Шланг в сборе	4
13	P910-067021	Шланг в сборе	1
13	P910-066018	Шланг в сборе	1
18	P910-062035	Шланг в сборе	4
18	X400-062035	Шланг в сборе	4
22	X500-310002	Разъем	5
22	X500-120011	Разъем	5	RCV(31LB-10310)ONLY
22	X500-310002	Разъем	5
24	31FG-80400	Колено 90	1
3	31LM-10052	Разъем кронштейн	1
3	31LM-10053	Терминал в сборе	1
3	31LM-10080	TERMINAL ASSY	1
3-2	X540-120002	Разъем ORFS	8
3-2	X540-120002	Разъем ORFS	7
3-2	X540-120002	Разъем ORFS	8
3-3	31LM-10160	Соединитель	4
3-4	X540-120005	Разъем	2
3-5	X540-120003	Разъем	1
36	S015-060306	Болт с шестигранной головкой (под шестигранник)	4
39	S035-062026	Болт	4
40	S037-123056	Болт	4
42	S441-06000B	Шайба	4
51	S015-060106	Болт с шестигранной головкой (под шестигранник)	4
52	31LM-10400	Разъем кронштейн	1	2-SPOOL
52-2	31LM-10160	Соединитель	3	2-SPOOL
52-3	X540-120002	Разъем ORFS	6	2-SPOOL
52-4	X540-120003	Разъем	1	2-SPOOL
52-5	X540-120005	Разъем	2	2-SPOOL
6	31LM-10141	Держатель	1
7	31LM-10130	Пластина	1
A	S611-012001	Кольцо уплотнительное (О-кольцо)	4
A	P391-040000	Шайба медная	4	RCV(31LB-10310)ONLY
A	P391-040000	Шайба медная	4
B	S621-012001	Кольцо уплотнительное (О-кольцо)	20
C	S611-012001	Кольцо уплотнительное (О-кольцо)	2
