Стрела фронтального погрузчика колесного Hyundai HL757-9
Стрела фронтального погрузчика колесного Hyundai HL757-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7020
Наименование:BOOM
Версия:2013. 5.31 REV.13E

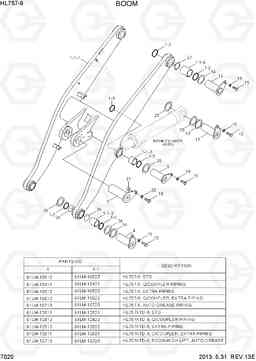

BOOM HL757-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 61LM-10012 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10510 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10511 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10710 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12011 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12510 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12511 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12710 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10410 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10411 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10412 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10610 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10611 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-10612 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12410 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12411 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12610 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LM-12611 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10022 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10520 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10521 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10522 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10720 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12021 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12520 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12521 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12522 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12720 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10420 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10421 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10422 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10620 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-10621 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12420 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12421 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12620 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 61LM-12621 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1-2 | 61LD-10090 | Втулка | 1 | ||
| 1-1-3 | 61LD-10540 | Втулка | 1 | ||
| 1-1-4 | 61LD-10110 | Втулка | 1 | ||
| 1-2 | Y020-080011 | Пыльник | 8 | ||
| 1-3 | Y020-075111 | Пыльник | 4 | ||
| 11 | 61LM-15190 | Палец | 2 | ||
| 12 | 61LM-15370 | Палец | 2 | ||
| 13 | 61LM-10210 | Распорный штифт | 2 | ||
| 14 | 61LM-10220 | Распорный штифт | 4 | ||
| 15 | S017-16025D | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 18 | S017-20045D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 19 | 64L3-01120 | Шайба | 7 | ||
| 20 | 91E6-60200 | Шайба | 1 | ||
| 21 | 61LB-10270 | SPACER(Ø21) | 1 | ||
| 24 | 61Q6-06570 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | S391-075135 | Прокладка | 8 | ||
| 26 | S391-080120 | Прокладка | 4 | ||
| 27 | S391-080160 | прокладка тур (1.0T) | 4 | ||
| 4 | 61LM-15350 | Палец | 2 | ||
| 7 | 61LM-16170 | Палец | 1 | ||
| 9 | 61LM-15160 | Палец | 2 |
