PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757-9A
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:PILOT HYDRAULIC PIPING 1
Версия:

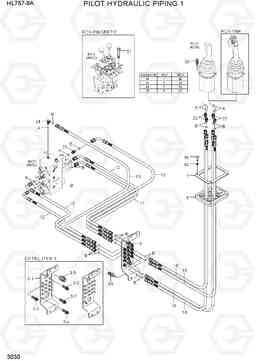

PILOT HYDRAULIC PIPING 1 HL757-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | X420-062016 | Шланг в сборе | 1 | ||
| 12 | X420-062015 | Шланг в сборе | 4 | ||
| 13 | P910-066018 | Шланг в сборе | 1 | ||
| 18 | X400-062035 | Шланг в сборе | 4 | ||
| 22 | X500-310002 | Разъем | 5 | ||
| 24 | 31FG-80400 | Колено 90 | 1 | ||
| 3 | 31LM-10080 | TERMINAL ASSY | 1 | ||
| 3-1 | @ | PLATE | 1 | ||
| 3-2 | 31LM-10160 | Соединитель | 4 | ||
| 3-3 | X540-120002 | Разъем ORFS | 8 | ||
| 3-4 | X540-120003 | Разъем | 1 | ||
| 3-5 | X540-120005 | Разъем | 2 | ||
| 36 | S015-060306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S035-062026 | Болт | 4 | ||
| 40 | S037-123056 | Болт | 4 | ||
| 42 | S441-06000B | Шайба | 4 | ||
| 51 | S015-060106 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | 31LM-10141 | Держатель | 1 | ||
| 7 | 31LM-10130 | Пластина | 1 | ||
| A | S611-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 20 |
