LADDER & HANDRAIL(-#0098) фронтального погрузчика колесного Hyundai HL757-9A
LADDER & HANDRAIL(-#0098) фронтального погрузчика колесного Hyundai HL757-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5220
Наименование:LADDER & HANDRAIL(-#0098)
Версия:2014. 4.30 REV.14D

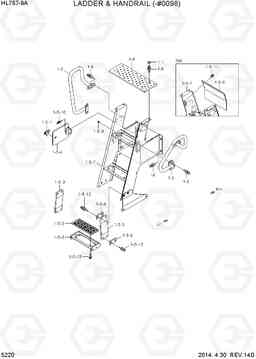

LADDER & HANDRAIL(-#0098) HL757-9A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 72LM-60014 | лестница общая сборе LH | 1 | ||
1 | 72LM-60024 | лестница общая сборе RH | 1 | ||
1-1 | 71Q6-41700 | CAP | 4 | ||
1-2 | 72LM-60130 | перила ЛГ, передняя | 1 | ||
1-3 | 72LM-60140 | перила RH, передняя | 1 | ||
1-4 | 72LM-60110 | покрытия не скольжению | 1 | ||
1-5 | 72LM-63004 | лестница в сборе LH | 1 | ||
1-5 | 72LM-63005 | LADDER ASSY-LH | 1 | ||
1-5 | 72LM-64005 | лестница в сборе RH | 1 | ||
1-5 | 72LM-64006 | LADDER ASSY-RH | 1 | ||
1-5-1 | 71FT-55660 | защелки в сборе | 1 | ||
1-5-10 | S033-062026 | Болт | 2 | ||
1-5-11 | S035-081556 | Болт | 4 | ||
1-5-12 | S037-103556 | Болт | 8 | ||
1-5-13 | S179-080206 | Винт (торцевой ключ) | 12 | ||
1-5-2 | 71LQ-60130 | STEP | 3 | ||
1-5-3 | 72LH-63150 | Держатель | 2 | ||
1-5-3 | 71WD-50150 | RUBBER PLATE | 2 |
SB-I-2014-06.PDF
|
|
1-5-4 | 72LL-63370 | Крышка ва | 1 | ||
1-5-5 | 72LM-63200 | Шаг ва | 1 | ||
1-5-6 | 72LM-63250 | Пластина | 4 | ||
1-5-7 | 72LM-63014 | лестничные ва | 1 |
LH
|
|
1-5-7 | 72LM-64015 | лестничные ва | 1 |
RH
|
|
1-5-8 | 72LM-64021 | Крышка | 1 |
RH
|
|
1-5-9 | 72LM-61590 | резиновые демпфирования | 2 | ||
1-6 | S037-122556 | Болт | 22 | ||
16 | S037-123056 | Болт | 8 |
