Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL757-9S

Код подсистемы:3010

Наименование:MAIN HYDRAULIC PIPING 1

Версия:2013. 12.31 REV.13M

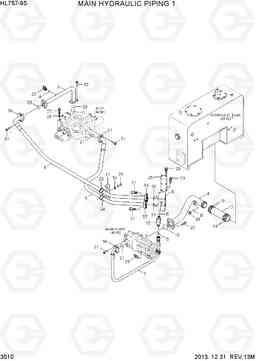

MAIN HYDRAULIC PIPING 1 HL757-9S

Поз.	Код	Наименование	Кол	Прим.
12	P760-091030	Шланг резиновый низкой	1
15	X530-110005	Штуцер	1
16	Y172-010004	Кольцо уплотнительное (О-кольцо)	1
17	31LD-00100	Зажим	1
19	S572-930006	Зажим	4
19	11N6-20250	U-образный болт (скоба, П образный) / хомут / зажим	4
20	Y171-024004	Кольцо уплотнительное (О-кольцо)	3
21	Y171-027004	Кольцо уплотнительное (О-кольцо)	2
22	31EK-11130	COUPLING-SCREW	1
23	S690-039100	Уплотнительная втулка	1
24	S690-043100	Уплотнительная втулка	1
25	31LC-00040	Пластина	1
26	S017-100556	Болт с шестигранной головкой (под шестигранник)	1
27	S017-121106	Болт с шестигранной головкой (под шестигранник)	3
28	S035-084056	Болт	2
29	S037-122556	Болт	10
3	31LL-01510	Трубка	1
31	S109-100306	Болт с шестигранной головкой (под шестигранник)	20
32	S109-100406	Болт с шестигранной головкой (под шестигранник)	4
33	S109-120306	Болт с шестигранной головкой (под шестигранник)	4
34	S441-10000B	Шайба	1
35	S441-12000B	Шайба	3
36	P173-160104	фланец гидрокси, сплит	6
37	P173-200106	фланец гидрокси, сплит	4
38	P220-110105	Заглушка	1
4	31LM-01561	Трубка	1
5	31LM-00310	Корпус клапана	1
6	P690-202332	Рукав высокого давления (РВД)	1
7	31LD-00120	Рукав высокого давления (РВД)	1
7	31LD-00121	Рукав высокого давления (РВД)	1
8	31LM-02010	Рукав высокого давления (РВД)	1
A	S631-011004	Кольцо уплотнительное (О-кольцо)	1
B	S631-029004	Кольцо уплотнительное (О-кольцо)	2
D	S621-021001	О кольцо	1
