DRIVE LINES фронтального погрузчика колесного Hyundai HL757-9S
DRIVE LINES фронтального погрузчика колесного Hyundai HL757-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:DRIVE LINES
Версия:2014. 9.30 REV.14J

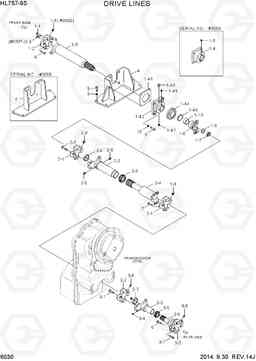

DRIVE LINES HL757-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81LM-30070 | Вал приводной (ведущий), передний | 1 | ||
| 1 | 81LM-30071 | Вал приводной (ведущий), передний | 1 | ||
| 1 | 81LM-30072 | Вал приводной (ведущий), передний | 1 | ||
| 1 | 81LM-30070 | Вал приводной (ведущий), передний | 1 | ||
| 1 | 81LM-30071 | Вал приводной (ведущий), передний | 1 | ||
| 1-1 | 103-21UNF | Болт | 4 | ||
| 1-10 | XKCP-00131 | Вставка | 1 | ||
| 1-2 | 100-7C-1 | J / подшипник в сборе | 1 | ||
| 1-2 | 100-7C-2 | стрелы подшипник в сборе | 1 | ||
| 1-2 | 100-7C-2 | стрелы подшипник в сборе | 1 | ||
| 1-3 | 40AF-7C639L | скольжения вала к югу сборе | 1 | ||
| 1-3 | XKCP-00134 | SHAFT SUB ASSY | 1 | ||
| 1-3 | 40AF-7C639L | скольжения вала к югу сборе | 1 | ||
| 1-4 | 700-UCF312 | фланец подшипника | 1 | ||
| 1-4 | XKCP-00126 | FLANGE BEARING ASSY | 1 | ||
| 1-41 | XKCP-00127 | UCF COVER(DOWN) | 1 | ||
| 1-43 | XKCP-00022 | Масленка | 1 | ||
| 1-44 | XKCP-00128 | UCF COVER(UP) | 1 | ||
| 1-45 | 710-M10125 | Комплект винтов | 2 | ||
| 1-46 | XKCP-00129 | Тарелка клапана | 2 | ||
| 1-47 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-5 | 710-M1215 | Комплект винтов | 1 | ||
| 1-5 | 710-M1215 | Комплект винтов | 1 | ||
| 1-5 | XKCP-00063 | установочный винт | 1 | ||
| 1-6 | XKCP-00064 | Шайба | 1 | ||
| 1-7 | XKCP-00065 | LOCK NUT | 1 | ||
| 1-8 | 210-7C863L | фланец в комплекте | 1 | ||
| 1-8 | 210-7C863L | фланец в комплекте | 1 | ||
| 1-8 | XKCP-00130 | FLANGE COMPLETE | 1 | ||
| 1-9 | 102-PT4141L | NIPPLE-GREASE | 1 | ||
| 1-9 | XKCP-00080 | Масленка | 1 | ||
| 1-9 | 102-PT4141L | NIPPLE-GREASE | 1 | ||
| 10 | S411-200006 | Шайба пружинная | 4 | ||
| 10 | S441-200006 | Шайба | 4 | ||
| 2 | 81LM-30081 | Вал приводной (ведущий), центральный | 1 | ||
| 2 | 81LM-30080 | Вал приводной (ведущий), центральный | 1 | ||
| 2 | 81LM-30081 | Вал приводной (ведущий), центральный | 1 | ||
| 2-1 | 100-7C-1 | J / подшипник в сборе | 2 | ||
| 2-1 | 100-7C-2 | стрелы подшипник в сборе | 2 | ||
| 2-1 | 100-7C-2 | стрелы подшипник в сборе | 2 | ||
| 2-2 | 220-7C200L | Втулка вилки | 1 |
CHANGE W/2-3
|
|
| 2-3 | XKCP-00069 | JOINT SEAL | 1 | ||
| 2-4 | 40AC-7C728L | скольжения вала к югу сборе | 1 | ||
| 2-4 | 40AF-7C770L | скольжения вала к югу сборе | 1 | ||
| 2-4 | 40AC-7C728L | скольжения вала к югу сборе | 1 | ||
| 2-4 | 40AF-7C770L | скольжения вала к югу сборе | 1 | ||
| 2-5 | XKCP-00022 | Масленка | 2 | ||
| 2-6 | 910-56 | Пробка (заглушка) | 1 | ||
| 2-7 | 103-21UNF | Болт | 8 | ||
| 2-8 | 102-PT4141L | NIPPLE-GREASE | 2 | ||
| 3 | 81LM-30190 | Вал приводной (ведущий), задний | 1 | ||
| 3 | 81LM-30191 | Вал приводной (ведущий), задний | 1 | ||
| 3 | 81LM-30191 | Вал приводной (ведущий), задний | 1 | ||
| 3 | 81LC-30751 | Вал приводной (ведущий), задний | 1 |
HEAVY DUTY
|
|
| 3-1 | 103-21UNF | Болт | 8 | ||
| 3-2 | 100-7C-1 | J / подшипник в сборе | 2 | ||
| 3-2 | 100-7C-2 | стрелы подшипник в сборе | 2 | ||
| 3-2 | 100-7C-2 | стрелы подшипник в сборе | 2 | ||
| 3-2 | 100-7C-2 | стрелы подшипник в сборе | 2 |
HEAVY DUTY
|
|
| 3-3 | 200-7C115L | Втулка вилки | 1 | ||
| 3-3 | 200-7C88.5L | Втулка вилки | 1 |
HEAVY DUTY
|
|
| 3-4 | XKCP-00022 | Масленка | 1 | ||
| 3-5 | XKCP-00069 | JOINT SEAL | 1 | ||
| 3-6 | 300-7C160L | Вилка вала | 1 | ||
| 3-6 | 300-7C121.4L | Вилка вала | 1 |
HEAVY DUTY
|
|
| 3-7 | 910-5617L | Пробка (заглушка) | 1 | ||
| 3-7 | XKCP-00081 | PLUG-EXP | 1 | ||
| 3-7 | 910-5619 | Пробка (заглушка) | 1 |
HEAVY DUTY
|
|
| 3-8 | 102-PT4141L | NIPPLE-GREASE | 2 |
HEAVY DUTY
|
|
| 4 | 81LM-30020 | Кронштейн | 1 | ||
| 4 | 81LM-30021 | Кронштейн | 1 | ||
| 4 | 81LM-30022 | Кронштейн | 1 | ||
| 5 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S088-080326 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 7 | S088-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | S441-160006 | Шайба | 4 | ||
| 9 | S017-20060D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | S017-20070D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| N1-42 | 750-UCF312 | BEARING-FLANGE | 1 |
