Стрела фронтального погрузчика колесного Hyundai HL757-9S(BRAZIL)
Стрела фронтального погрузчика колесного Hyundai HL757-9S(BRAZIL) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7020
Наименование:BOOM
Версия:

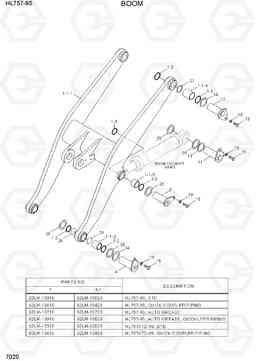

BOOM HL757-9S(BRAZIL)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 62LM-10010 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 62LM-10410 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 62LM-10710 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 62LM-10810 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 62LM-12010 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 62LM-12410 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1-1 | 62LM-10020 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 62LM-10420 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 62LM-10720 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 62LM-10820 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1 | 62LM-12020 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 62LM-12420 | BOOM WA | 1 |
SEE ILLUST
|
|
| 1-1-2 | 61LD-10090 | Втулка | 1 | ||
| 1-1-3 | 61LD-10100 | Втулка | 1 | ||
| 1-1-4 | 61LD-10110 | Втулка | 1 | ||
| 1-2 | Y020-080011 | Пыльник | 8 | ||
| 1-3 | Y020-075111 | Пыльник | 4 | ||
| 11 | 61LM-15190 | Палец | 2 | ||
| 12 | 61LM-15370 | Палец | 2 | ||
| 13 | 61LM-10210 | Распорный штифт | 2 | ||
| 14 | 61LM-10220 | Распорный штифт | 4 | ||
| 15 | S017-16025D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 19 | 64L3-01120 | Шайба | 8 | ||
| 24 | 61Q6-06570 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | S391-075135 | Прокладка | 8 | ||
| 26 | S391-080120 | Прокладка | 4 | ||
| 27 | S391-080160 | прокладка тур (1.0T) | 4 | ||
| 4 | 61LM-15350 | Палец | 2 | ||
| 9 | 61LM-15160 | Палец | 2 |
