PILOT HYDRAULIC PIPING 1 (2-SPOOL) фронтального погрузчика колесного Hyundai HL757-9SM
PILOT HYDRAULIC PIPING 1 (2-SPOOL) фронтального погрузчика колесного Hyundai HL757-9SM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:PILOT HYDRAULIC PIPING 1 (2-SPOOL)
Версия:

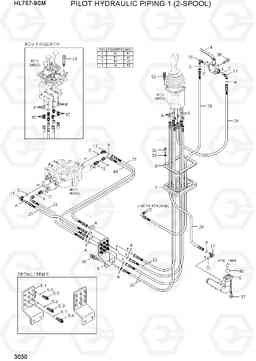

PILOT HYDRAULIC PIPING 1 (2-SPOOL) HL757-9SM
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
12 | 31LC-10040 | Разъем поворотный | 2 | ||
16 | X520-110002 | Штуцер 90 orfs | 1 | ||
17 | X520-110012 | Штуцер 90 orfs | 4 | ||
21 | X400-042019 | Шланг в сборе | 2 | ||
22 | X420-042020 | Шланг в сборе | 1 | ||
23 | X400-042036 | Шланг в сборе | 4 | ||
24 | X400-042011 | Шалнг | 1 | ||
25 | X400-042031 | Шланг в сборе | 1 | ||
26 | X420-062018 | Шланг в сборе | 1 | ||
30 | S015-060306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
32 | S035-062026 | Болт | 4 | ||
36 | S037-123056 | Болт | 2 | ||
37 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
38 | S179-080406 | Винт (торцевой ключ) | 2 | ||
39 | S441-06000B | Шайба | 4 | ||
4 | 31LB-10170 | SAFETY VALVE | 1 | ||
40 | Y172-003004 | О кольцо | 1 | ||
42 | 31S7-00750 | Соединитель | 6 |
FINGERTIP RCV
|
|
43 | S015-060106 | Болт с шестигранной головкой (под шестигранник) | 4 |
FINGERTIP RCV
|
|
44 | X420-042021 | Шланг в сборе | 1 | ||
5 | 31LM-11541 | CONNECTOR ASSY | 1 | ||
5-1 | @ | PLATE | 1 | ||
5-2 | X540-120001 | Разъем ORFS | 6 | ||
5-3 | X540-120002 | Разъем ORFS | 2 | ||
5-4 | X540-120003 | Разъем | 1 | ||
5-5 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
5-6 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
5-7 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
6 | 31LM-10071 | Трубка | 1 | ||
7 | 31LM-10130 | Пластина | 1 | ||
8 | 31LM-10141 | Держатель | 1 | ||
A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 20 | ||
C | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
D | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
E | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
F | S611-012001 | Кольцо уплотнительное (О-кольцо) | 6 |
FINGERTIP RCV
|
