ATTACHMENT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757TM-9
ATTACHMENT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL757TM-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:ATTACHMENT HYDRAULIC PIPING 1
Версия:2011.10.31 REV.11K

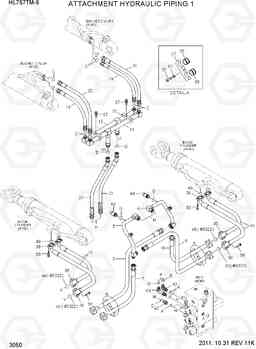

ATTACHMENT HYDRAULIC PIPING 1 HL757TM-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LM-20153 | Трубка | 1 | ||
| 13 | 31LM-20260 | Трубка | 2 | ||
| 18 | P703-126326 | Шланг в сборе | 4 | ||
| 19 | P910-126028 | Шланг в сборе | 2 | ||
| 20 | P910-126031 | Шланг в сборе | 2 | ||
| 23 | P920-166016 | Шланг в сборе | 2 | ||
| 27 | 31L7-20130 | Зажим | 2 | ||
| 27 | 31LL-00730 | Зажим | 2 | ||
| 32 | 31LG-20240 | Зажим | 2 | ||
| 35 | S690-027100 | Уплотнительная втулка | 4 | ||
| 38 | P173-120102 | фланец гидрокси, сплит | 16 | ||
| 40 | X500-310005 | Разъем | 2 | ||
| 42 | 31LM-20540 | Колено 90 | 1 | ||
| 48 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 48 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 5 | 31LM-20105 | Трубка | 1 | ||
| 52 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 57 | S037-124556 | Болт | 2 | ||
| 58 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 6 | 31LM-20116 | Трубка | 1 | ||
| 61 | S441-12000B | Шайба | 2 | ||
| 63 | 31LM-20550 | Колено 90, SW, ORFS | 1 | ||
| 64 | 31Q8-40500 | Датчик давления | 2 | ||
| 64 | 31Q4-40800 | Датчик давления | 2 | ||
| 7 | 31LM-20143 | Трубка | 1 | ||
| 8 | 31LM-20123 | Трубка | 1 | ||
| 9 | 31LM-20133 | Трубка | 1 | ||
| A | S611-030001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| C | S621-018001 | О кольцо | 8 | ||
| D | S621-021001 | О кольцо | 6 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 |
