Каталог запчастей
-
Hyundai
-
HL757TM-9
- BRAKE HYDRAULIC PIPING 2

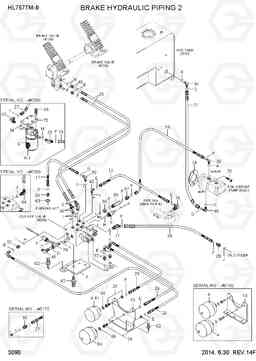

BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL757TM-9
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL757TM-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:2014. 6.30 REV.14F
BRAKE HYDRAULIC PIPING 2 HL757TM-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LM-40143 | Пластина | 1 | ||
| 10 | 31LM-40260 | Пластина | 1 | ||
| 12 | P910-062020 | Шланг в сборе | 1 | ||
| 16 | P910-084040 | Шланг в сборе | 1 | ||
| 16 | P930-084037 | Рукав высокого давления (РВД) | 1 | ||
| 17 | P920-042018 | Шланг в сборе | 1 | ||
| 20 | P930-064014 | Шланг в сборе | 1 | ||
| 21 | 31LM-40200 | Шланг в сборе | 1 | ||
| 23 | P930-063009 | Шланг в сборе | 1 | ||
| 25 | P910-063010 | Шланг в сборе | 2 | ||
| 26 | P930-063008 | Шланг в сборе | 1 | ||
| 27 | P910-084012 | Шланг в сборе | 1 | ||
| 27 | P920-084008 | Шланг в сборе | 1 | ||
| 28 | P910-082059 | Шланг в сборе | 1 | ||
| 29 | 31LB-40400 | Соединитель | 3 | ||
| 31 | 31LH-40120 | Соединитель | 1 | ||
| 32 | X500-110002 | Разъем | 2 | ||
| 33 | 31LG-30080 | Штуцер -90 | 1 | ||
| 34 | X520-110019 | Штуцер 90 orfs | 1 | ||
| 35 | X500-110003 | Разъем | 1 | ||
| 36 | X530-110002 | Штуцер | 2 | ||
| 39 | 31LB-40360 | Колено 90 | 1 | ||
| 4 | 81L1-0003 | Гидроаккумулятор | 3 | ||
| 4 | 81L1-0003 | Гидроаккумулятор | 2 | ||
| 40 | 37FQ-20050 | Штуцер 90 orfs | 1 | ||
| 42 | 31FQ-10050 | Колено 90 | 1 | ||
| 43 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 44 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 45 | 31FG-80410 | Разъем | 2 | ||
| 46 | 31N8-40140 | Соединитель | 1 | ||
| 48 | X520-110011 | Штуцер 90 orfs | 1 | ||
| 50 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 6 | 31LM-40081 | PRESSURE FILTER | 1 | ||
| 6-1 | 31LM-40090 | Муфта | 1 | ||
| 6-2 | ZGAW-00051 | REPAIR SEAL KIT-MFM | 1 |
NOT SHOWN
|
|
| 62 | S037-122556 | Болт | 9 | ||
| 63 | P392-100000 | Шайба медная | 1 | ||
| 66 | P392-220000 | Шайба медная | 3 | ||
| 68 | S037-102056 | Болт барашек / шестигранная шайба | 6 | ||
| 7 | 31LM-40102 | Пластина | 1 | ||
| 70 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 74 | 154916 | прокладка зубчатый насос | 1 | ||
| 75 | 31LM-40050 | Пластина | 1 | ||
| 76 | 31N1-40130 | Колено 90, длинный, ORFS | 1 | ||
| 77 | X530-110003 | Штуцер | 1 | ||
| 78 | 31N6-66090 | Тест тройник | 1 | ||
| 81 | 31LC-80030 | Гидроаккумулятор | 2 | ||
| 84 | 31LL-40020 | Гидроаккумулятор | 1 | ||
| 9 | 31Q4-40570 | Датчик давления | 2 |
PARKING,CHARGE
|
|
| 9 | 31Q4-40810 | Датчик давления | 2 |
PARKING,CHARGE
|
|
| A | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S621-012001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| F | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| F | S621-014001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| G | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| I | S631-014004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| J | S631-018004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| M | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| M | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 |
