ATTACHMENT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL757TM-9A
ATTACHMENT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL757TM-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3051
Наименование:ATTACHMENT HYDRAULIC PIPING 2
Версия:

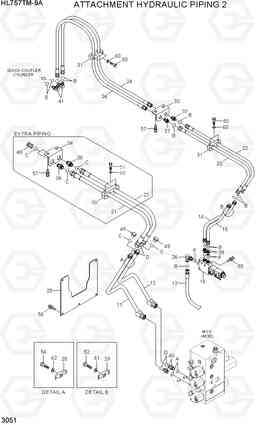

ATTACHMENT HYDRAULIC PIPING 2 HL757TM-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | 31LM-20511 | Трубка | 1 | ||
| 12 | 31LM-20521 | Трубка | 1 | ||
| 14 | 31LM-20270 | Трубка | 1 | ||
| 15 | 31LM-20280 | Трубка | 1 | ||
| 16 | 31LM-20040 | Встроенный клапан в сборе | 1 | ||
| 17 | P910-062026 | Шланг в сборе | 1 | ||
| 21 | P910-126045 | Шланг в сборе | 2 |
EXTRA PIPING
|
|
| 22 | P910-064045 | Шланг в сборе | 2 | ||
| 24 | 31LD-20310 | Рукав высокого давления (РВД) | 2 | ||
| 25 | 31LM-20570 | Крышка | 1 | ||
| 26 | 31FG-80400 | Колено 90 | 1 | ||
| 28 | 31N6-50310 | зажим в сборе | 1 | ||
| 29 | 31L7-20441 | Зажим | 1 | ||
| 30 | 31L7-20480 | Зажим | 2 |
EXTRA PIPING
|
|
| 31 | 34L3-02060 | Зажим | 4 | ||
| 33 | 31L7-20380 | Кронштейн | 1 | ||
| 34 | 31LF-20330 | Кронштейн | 1 |
EXTRA PIPING
|
|
| 36 | 31LF-20310 | CONNECTOR ASSY | 2 |
EXTRA PIPING
|
|
| 37 | X540-120002 | Разъем ORFS | 2 | ||
| 39 | X500-310002 | Разъем | 2 | ||
| 40 | X500-310005 | Разъем | 2 | ||
| 41 | X520-110002 | Штуцер 90 orfs | 2 | ||
| 49 | X710-100105 | крышка гидрокси ORFS | 2 | ||
| 50 | S017-100606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | S017-100706 | Болт с шестигранной головкой (под шестигранник) | 2 |
EXTRA PIPING
|
|
| 52 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 54 | S017-16070D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 55 | S037-064556 | Болт | 2 | ||
| 56 | S037-122556 | Болт | 7 | ||
| 56 | S037-122556 | Болт | 9 |
EXTRA PIPING
|
|
| 57 | S037-124556 | Болт | 2 | ||
| 60 | S441-10000B | Шайба | 4 | ||
| 60 | S441-10000B | Шайба | 6 |
EXTRA PIPING
|
|
| 61 | S441-12000B | Шайба | 1 | ||
| 62 | S441-160006 | Шайба | 1 | ||
| A | S611-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| C | S621-018001 | О кольцо | 2 | ||
| C | S621-018001 | О кольцо | 6 |
EXTRA PIPING
|
|
| D | S621-021001 | О кольцо | 2 | ||
| D | S621-021001 | О кольцо | 4 |
EXTRA PIPING
|
|
| E | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| F | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
