AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL757TM-7
AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL757TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:AIRCON & HEATER MOUNTING
Версия:2010. 4.30 REV.10D

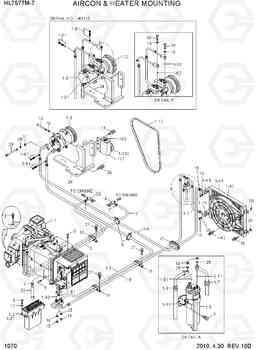

AIRCON & HEATER MOUNTING HL757TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11LD-90025 | AIRCON & HEATER ASSY | 1 | ||
| 1 | 11LD-90027 | AIRCON & HEATER ASSY | 1 | ||
| 1-1 | @ | AIRCON & HEATER UNIT | 1 |
SEE 1080
|
|
| 1-10 | 11N6-90110 | холостым шкивом | 1 | ||
| 1-101 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 1-102 | A4700-511-01-2 | холостым шкивом | 1 |
INCL 1-103
|
|
| 1-103 | A8900-518-03-3 | стяжной болт | 1 | ||
| 1-11 | 11N6-90120 | Кронштейн R / сушилка | 1 | ||
| 1-12 | 11E9-3503 | Ремень клиновой (приводной) | 1 | ||
| 1-2 | 11LB-90111 | CONTROL ASSY | 1 | ||
| 1-2 | 11LB-90112 | управления в сборе | 1 | ||
| 1-21 | 11LB-90220 | DECAL | 1 |
NOT SHOWN
|
|
| 1-3 | 11N6-90040 | Компрессор | 1 | ||
| 1-3 | 11Q6-90040 | Компрессор | 1 | ||
| 1-31 | 11LF-90230 | THERMAL SW-COMP | 1 | ||
| 1-32 | A5W00153 | CLUTCH | 1 | ||
| 1-4 | 11LC-90110 | CONDENSER ASSY | 1 | ||
| 1-4 | 11LH-90090 | конд & вентилятор сборе | 1 | ||
| 1-41 | A2100589000 | CONDENSER | 1 | ||
| 1-41 | A2W01133 | CONDENSER | 1 | ||
| 1-42 | A2W00594 | Мотор отопителя и вентилятор в сборе | 1 | ||
| 1-42 | A2W01178 | Мотор отопителя и вентилятор в сборе | 1 | ||
| 1-42-1 | A411350201B1 | FAN ASSY | 1 |
NOT SHOWN
|
|
| 1-42-1 | AC100180 | FAN ASSY | 1 |
NOT SHOWN
|
|
| 1-42-2 | A2W00595 | Гидромотор хода | 1 |
NOT SHOWN
|
|
| 1-42-2 | A2W01179 | Гидромотор хода | 1 |
NOT SHOWN
|
|
| 1-42-3 | A285051700A0 | Кожух | 1 |
NOT SHOWN
|
|
| 1-42-3 | AC100189 | Кожух | 1 |
NOT SHOWN
|
|
| 1-43 | A8900105073 | Болт | 4 | ||
| 1-43 | RA000004 | Болт | 4 | ||
| 1-5 | 11N6-90060 | сушилка приемник | 1 | ||
| 1-6 | 11LC-90044 | HOSE-DISCHARGE | 1 | ||
| 1-6 | 11LC-90045 | HOSE-DISCHARGE | 1 | ||
| 1-61 | A304000301-4 | заправочный клапан в сборе, ч | 1 | ||
| 1-62 | A305000206-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-63 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7 | 11LC-90053 | HOSE(A)-LIQUID | 1 | ||
| 1-71 | A305000207-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-8 | 11LD-90063 | HOSE(B)-LIQUID | 1 | ||
| 1-81 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-9 | 11LD-90074 | HOSE-SUCTION | 1 | ||
| 1-9 | 11LD-90075 | HOSE-SUCTION | 1 | ||
| 1-91 | A304000601-4 | CHARGE VALVE ASSY-L | 1 | ||
| 1-92 | A310069299-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-93 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | S035-082522 | Болт | 4 | ||
| 11 | S037-102522 | Болт | 6 | ||
| 12 | S037-122052 | Болт | 4 | ||
| 13 | S109-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | S109-080906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | S203-061002 | Гайка | 4 | ||
| 15 | S203-081002 | Гайка | 2 | ||
| 16 | S403-08200B | Плоская шайба | 4 | ||
| 16 | S403-08200B | Плоская шайба | 6 | ||
| 17 | S403-052002 | Плоская шайба | 4 | ||
| 18 | S543-400002 | Зажим трубки | 3 | ||
| 19 | S015-080306 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 2 | 11LC-90100 | шланг отопителя | 2 | ||
| 20 | 14L3-00741 | Подушка двигателя | 4 | ||
| 21 | S681-460400 | Уплотнительная втулка | 1 | ||
| 22 | 11EK-92130 | Сливной шланг | 1 | ||
| 23 | 14L1-01350 | клапан нагревателя | 1 | ||
| 24 | 11LD-90082 | Кронштейн | 1 | ||
| 24 | 11LD-90083 | Кронштейн | 1 | ||
| 24 | 11LD-90084 | Кронштейн | 1 | ||
| 25 | S403-062002 | Плоская шайба | 4 | ||
| 26 | S037-103552 | Болт | 1 | ||
| 27 | S035-081522 | Болт | 3 | ||
| 28 | S015-080356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 29 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 30 | S441-100006 | Шайба | 1 | ||
| 31 | S403-10200B | Плоская шайба | 1 | ||
| 4 | 11L7-90150 | клапан нагревателя | 1 | ||
| 5 | S152-040122 | SCREW-TAPPING | 4 | ||
| 6 | S551-035146 | вязальной проволоки | 2 | ||
| 7 | S520-027000 | Зажим | 5 | ||
| 8 | S161-050166 | Болт | 4 | ||
| 9 | S035-061522 | Болт | 2 | ||
| N1 | 11LD-90024 | AIRCON & HEATER ASSY | 1 |
