PRESSURE OIL PUMP фронтального погрузчика колесного Hyundai HL757TM-7
PRESSURE OIL PUMP фронтального погрузчика колесного Hyundai HL757TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6100
Наименование:PRESSURE OIL PUMP
Версия:2008.10.31 REV.8K

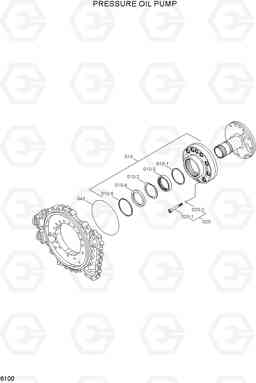

PRESSURE OIL PUMP HL757TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 010 | ZGAQ-01519 | Пилотный (шестерёнчатый) насос | 1 |
SEE ILLUST
|
|
| 010 | ZGAQ-02856 | шестеренный насос | 1 |
SEE ILLUST
|
|
| 010-1 | ZGAQ-00775 | Кольцо | 1 |
0501-316-582
|
|
| 010-2 | ZGAQ-00776 | прокладка поддержка | 1 |
0501-316-583
|
|
| 010-3 | ZGAQ-00777 | Подшипник роликовый игольчатый | 1 |
0501-316-584
|
|
| 010-4 | ZGAQ-00778 | Уплотнение вала (сальник) | 1 |
0634-311-837
|
|
| 010-5 | ZGAQ-00779 | Кольцо стопорное | 1 |
0501-316-586
|
|
| 020 | @ | SCREW-CAP | 10 | ||
| 020-1 | ZGAQ-01460 | Винт | 10 | ||
| 020-2 | ZGAQ-01461 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 040 | ZGAQ-01462 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 040 | ZGAQ-02809 | Кольцо уплотнительное (О-кольцо) | 1 |
