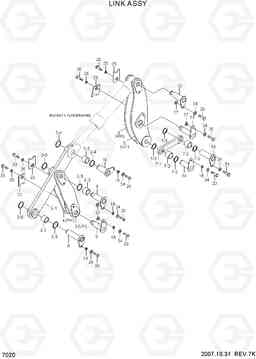

LINK ASSY фронтального погрузчика колесного Hyundai HL757TM-7

Код подсистемы:7020

Наименование:LINK ASSY

Версия:2007.10.31 REV.7K

LINK ASSY HL757TM-7

Поз.	Код	Наименование	Кол	Прим.
10	61N8-05080	Палец	2
10	61LB-15080	Палец	2
10	61LB-15260	Палец	2
12	61N8-08220	Палец	2
12	61LB-18220	Палец	2
12	61LB-18720	Палец	2
13	61N8-08260	Палец	2
13	61LB-18260	Палец	2
13	61LB-18760	Палец	2
14	61N8-05920	Палец	2
14	61LB-15920	Палец	2
14	61LB-15970	Палец	2
16	61N8-05930	Палец	2
16	61LB-15930	Палец	2
18	61L7-10280	Вставка	8
19	61LF-10280	Вставка	6
2	61LD-30150	LINK ASSY	2
2	61LD-31110	LINK ASSY	2
2-2	61LD-10520	Втулка	1
2-3	61LD-10510	Втулка	2
2-4	S700-065206	Кольцо	2
2-5	S700-060206	пыль уплотнение типа dkiy	4
20	S017-16040D	Болт с шестигранной головкой (под шестигранник)	22
21	S017-16025D	Болт с шестигранной головкой (под шестигранник)	2
22	61L7-30800	Стопор	4
22	61LF-31190	Стопор	4
23	61LG-30130	Стопор	4
23	61LF-31200	Стопор	4
24	64L3-01120-DA	Шайба	16
25	S441-160006	Шайба	8
27	61L7-30820	Прокладка	16
3	61LD-30180	Шарнир	3
3	61LD-31130	Шарнир	3
4	61LD-30190	Шарнир	1
4	61LD-31140	Шарнир	1
5	61LD-30200	LINK WA-LH	2
5	61LD-31150	LINK WA-LH	2
6	61LD-30210	LINK WA-RH	2
6	61LD-31160	LINK WA-RH	2
7	61LD-30260	LINK ASSY	2
7	61LD-31170	LINK ASSY	2
7-3	61LD-10510	Втулка	2
7-4	S700-060206	пыль уплотнение типа dkiy	4
8	61N8-05910	Палец	2
8	61LB-15910	Палец	2
8	61LB-15960	Палец	2
9	61N8-08110	Палец	4
9	61LB-18110	Палец	4
9	61LB-18610	Палец	4
N2-1	61LD-30160	Шарнир	1
N2-1	61LD-31120	Шарнир	1
N7-1	61LD-30270	Тяга поворотная	1
N7-1	61LD-31180	Тяга поворотная	1
