Топливный бак (бензобак) фронтального погрузчика колесного Hyundai HL757TM7A
Топливный бак (бензобак) фронтального погрузчика колесного Hyundai HL757TM7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1020
Наименование:FUEL TANK
Версия:2010. 6.30 REV.10F

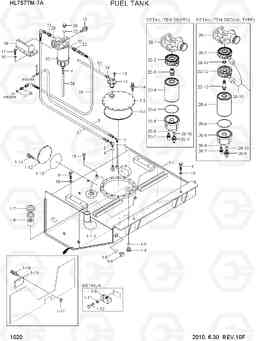

FUEL TANK HL757TM7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | FUEL TANK ASSY | 1 | ||
| 1-1 | 11LD-20023 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-1 | 11LD-20180 | FILLER WA | 1 | ||
| 1-10 | S017-100756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-11 | S441-100006 | Шайба | 2 | ||
| 1-12 | 31E3-4526 | Крышка | 1 | ||
| 1-13 | S632-165001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-14 | S037-102556 | Болт | 6 | ||
| 1-15 | 11LB-20280 | Пластина | 1 | ||
| 1-16 | S035-062026 | Болт | 5 | ||
| 1-17 | S205-061006 | Гайка | 5 | ||
| 1-2 | 11LB-20040 | Крышка ва | 1 | ||
| 1-3 | 14L1-02180 | Держатель | 1 | ||
| 1-4 | S035-082026 | Болт | 16 | ||
| 1-5 | P220-110104 | Заглушка | 2 | ||
| 1-6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-7 | 11LB-20050 | крышка топливного бака в сборе | 1 | ||
| 1-8 | 31E1-10300 | Фильтр | 1 | ||
| 1-9 | 11LB-20232 | BLOCK-DRAIN | 1 | ||
| 10 | S441-160006 | Шайба | 6 | ||
| 11 | 11FA-50300 | Клапан | 1 | ||
| 12 | 11S4-00561 | Шланг топливный | 1 | ||
| 13 | S131-051546 | SCREW-W/WASHER | 3 | ||
| 14 | S571-140002 | Зажим | 1 | ||
| 15 | S017-16020D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | 11LD-20370 | Кронштейн | 1 | ||
| 17 | S015-080506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S403-08200B | Плоская шайба | 4 | ||
| 19 | S037-103056 | Болт барашек / шестигранная шайба | 2 | ||
| 2 | 11LD-20350 | Рукав высокого давления (РВД) | 1 | ||
| 20 | 11NA-71000 | топливный фильтр и W / S в сборе | 1 | ||
| 20 | 11NA-71001 | топливный фильтр и W / S в сборе | 1 | ||
| 20 | 11NA-73000 | Фильтр топливный в сборе | 1 |
DUAL F/WARMER
|
|
| 20-1 | 11NA-71010 | Головка фильтра | 1 | ||
| 20-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20-12 | 11NA-71020 | подогревателя топлива | 1 |
DUAL F/WARMER
|
|
| 20-13 | 11Q6-50100 | Соединитель | 1 |
DUAL F/WARMER
|
|
| 20-14 | 11Q6-50110 | Вставка | 1 |
DUAL F/WARMER
|
|
| 20-15 | 21Q8-23200 | HARNESS-FUEL WARMER | 1 |
DUAL F/WARMER
|
|
| 20-2 | 11NA-71020 | подогревателя топлива | 1 | ||
| 20-3 | 11NA-71030 | Соединитель | 1 | ||
| 20-4 | 11NA-71040 | Элемент фильтра | 1 | ||
| 20-4 | 11NA-71041 | Элемент фильтра | 1 | ||
| 20-5 | 11NA-71050 | Чаша ясно | 1 | ||
| 20-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20-7 | 11NA-71070 | SENSOR | 1 | ||
| 20-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20-9 | 11NA-71090 | Винт клапана | 1 | ||
| 21 | 11LD-20320 | Соединитель | 1 | ||
| 22 | 11LD-20330 | Соединитель | 1 | ||
| 23 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 24 | 11N1-50020 | Рукав высокого давления (РВД) | 1 | ||
| 25 | 11LD-20360 | Рукав высокого давления (РВД) | 1 | ||
| 26 | 11LD-20340 | Соединитель | 1 | ||
| 27 | P392-120000 | Шайба медная | 1 | ||
| 28 | P210-101400 | Заглушка | 1 | ||
| 3 | 11LC-20211 | Рукав высокого давления (РВД) | 1 | ||
| 4 | S520-015000 | Зажим | 2 | ||
| 5 | P020-110003 | Колено 90 | 1 | ||
| 6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | P020-110002 | Колено 90 | 1 | ||
| 8 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 6 |
