Каталог запчастей
-
Hyundai
-
HL757TM7A
- CONSOLE BOX
CONSOLE BOX фронтального погрузчика колесного Hyundai HL757TM7A
CONSOLE BOX фронтального погрузчика колесного Hyundai HL757TM7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5130
Наименование:CONSOLE BOX
Версия:2008. 3.31 REV.8C

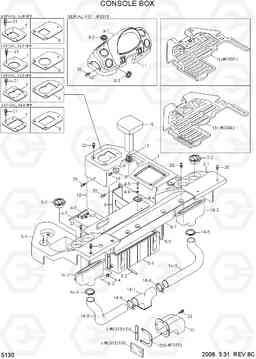

CONSOLE BOX HL757TM7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71LB-20011 | бардачок RH, FR | 1 | ||
| 10 | 71LB-20161 | покрытия приборной панели, LH | 1 |
SEE 5100
|
|
| 100 | 71LB-04180 | FOAM-BOTTOM(5) | 1 |
SEE 5100
|
|
| 103 | 71LB-04220 | плита канал (1) | 1 |
SEE 5100
|
|
| 104 | 71LB-04230 | плита канал (2) | 1 |
SEE 5100
|
|
| 11 | 71LB-20171 | Крышка приборной панели, относительной влажности | 1 |
SEE 5100
|
|
| 12 | 71LB-05051 | Крышка RCV | 1 | ||
| 13 | 71LB-10111 | Впускной канал | 1 | ||
| 14 | 71LB-10150 | канал в сборе задний | 1 | ||
| 14-1 | 71LB-10051 | канал сзади (1) | 1 | ||
| 14-2 | 71LB-10061 | канал сзади (2) | 2 | ||
| 14-3 | 71LB-10070 | Шланг заднего | 2 | ||
| 14-4 | S552-102370 | Зажим | 2 | ||
| 14-5 | S520-085000 | Зажим | 2 | ||
| 15 | 71LB-21061 | MAT-FLOOR/DUAL BRAKE | 1 | ||
| 15 | 71LB-21062 | MAT-FLOOR | 1 | ||
| 16 | 71LB-20121 | запястье сборе остальные | 1 | ||
| 17 | 71LB-20190 | Пружина | 1 | ||
| 18 | 61S1-1037 | HANDLE | 1 | ||
| 19 | S015-080356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 2 | 71LB-20300 | бардачок в сборе RH / RR | 1 | ||
| 2-1 | 71LB-20021 | бардачок RH, р-р | 1 | ||
| 2-2 | 71N6-03300 | вентиляционное отверстие | 2 | ||
| 20 | S132-081526 | SCREW-W/WASHER | 51 | ||
| 21 | S037-102556 | Болт | 4 | ||
| 22 | S131-051546 | SCREW-W/WASHER | 2 | ||
| 23 | S151-030106 | SCREW-TAPPING | 3 | ||
| 24 | 71LB-21141 | PLATE-J/STRG LEVER | 1 | ||
| 3 | 71LB-20310 | бардачок в сборе LH | 1 | ||
| 3-1 | 71LB-20031 | бардачок LH | 1 | ||
| 3-2 | 71N6-03300 | вентиляционное отверстие | 2 | ||
| 4 | 71LB-21022 | REAR COVER ASSY | 1 | ||
| 4-1 | 71LB-21031 | Задняя крышка тела | 1 | ||
| 4-2 | 71LB-21041 | Крышка двери | 1 | ||
| 4-3 | 71LB-21180 | защелки в сборе | 1 | ||
| 4-4 | 71N6-21900 | HINGE | 2 | ||
| 4-5 | S161-050166 | Болт | 4 | ||
| 4-6 | S403-052006 | Плоская шайба | 4 | ||
| 4-7 | 71LB-21160 | коврик резиновый | 4 | ||
| 5 | 71LB-21150 | ящик для хранения в сборе | 1 | ||
| 5-1 | 71LB-21051 | STORAGE BOX | 1 | ||
| 5-2 | 71LB-21170 | коврик резиновый для хранения / | 3 | ||
| 5-3 | 71N6-20360 | ящик для хранения шланга | 1 | ||
| 5-4 | 71N6-20370 | хомут | 1 | ||
| 5-5 | 71LB-21190 | SPONGE | 1 | ||
| 6 | 71LB-20101 | Книга окно | 1 | ||
| 7 | 71LB-20230 | плита RCV / 2s / 1л | 1 |
2-SPOOL,1-LEVER
|
|
| 7 | 71LB-20240 | плита RCV / 3s / 2L | 1 |
3-SPOOL,2-LEVER
|
|
| 7 | 71LB-20250 | плита RCV / 2s / 2L | 1 |
2-SPOOL,2-LEVER
|
|
| 7 | 71LB-20260 | плита RCV / 3s / 3L | 1 |
3-SPOOL,3-LEVER
|
|
| 8 | 71LB-20200 | Крышка J / рычаг / 2s / 1л | 1 |
2-SPOOL,1-LEVER
|
|
| 8 | 71LB-20111 | Крышка J / рычаг / 3s / 2L | 1 |
3-SPOOL,2-LEVER
|
|
| 8 | 71LB-20210 | Крышка J / рычаг / 2s / 2L | 1 |
2-SPOOL,2-LEVER
|
|
| 8 | 71LB-20220 | Крышка J / рычаг / 3s / 3L | 1 |
3-SPOOL,3-LEVER
|
|
| 9 | 71LB-20320 | Приборная панель в сборе | 1 |
SEE 5100
|
|
| 9-1 | 71LB-30021 | DASHBOARD | 1 |
SEE 5100
|
|
| 9-2 | 71N6-03300 | вентиляционное отверстие | 4 |
SEE 5100
|
