PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760(#1001-#1301)

Код подсистемы:2021

Наименование:PILOT HYDRAULIC PIPING 2

Версия:2000. 3.25 REV.7

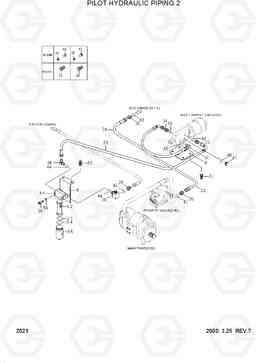

PILOT HYDRAULIC PIPING 2 HL760(#1001-#1301)

Поз.	Код	Наименование	Кол	Прим.
22	P620-066026	Шланг в сборе	1
23	P620-062038	Шланг в сборе	1
24	P600-062015	HOSE ASSY-THD	1
29	P010-110002	Соединитель	1
3	31E3-0017	Фильтр пилотный в сборе, гидравлики	1
3-2	31E3-0018	Элемент фильтра пилотного, гидравлики	1
3-3	31E3-0069	Кольцо	1
3-4	31E3-0070	Кольцо уплотнительное (О-кольцо)	1
3-5	31E3-0071	CAP	1
30	P010-110003	Соединитель	1
33	P010-310004	Соединитель	1
34	P010-310005	Соединитель	1
35	P010-110012	Соединитель	1
36	P020-110014	Колено 90	1
37	P020-310003	Колено 90	1
38	31L3-0375	Колено 90	1
41	P220-310103	Заглушка	1
42	S631-011001	Кольцо уплотнительное (О-кольцо)	2
43	S631-014001	Кольцо уплотнительное (О-кольцо)	1
44	S631-018001	Кольцо уплотнительное (О-кольцо)	2
45	S611-012001	Кольцо уплотнительное (О-кольцо)	2
46	S611-016001	Кольцо уплотнительное (О-кольцо)	2
5	34L4-00850	Пластина	1
50	S015-060652	Болт с шестигранной головкой (под шестигранник)	2
51	S015-080202	Болт с шестигранной головкой (под шестигранник)	6
51	S035-082022	Болт	6
53	S015-080252	Болт с шестигранной головкой (под шестигранник)	2
53	S035-082522	Болт	2
56	S411-060002	Шайба пружинная	2
57	S411-080002	Шайба пружинная	8
8	34L1-01500	Пластина	1
N3-1	31E3-0067	Головка фильтра	1
