STEERING HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760(#1001-#1301)

Код подсистемы:2040

Наименование:STEERING HYDRAULIC PIPING 1

Версия:'99.10.31 REV.6

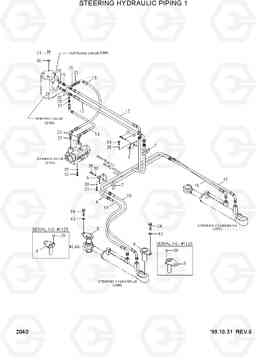

STEERING HYDRAULIC PIPING 1 HL760(#1001-#1301)

Поз.	Код	Наименование	Кол	Прим.
12	34L4-01350	HOSE ASSY-THD	2
13	P620-042016	Шланг в сборе	2
16	P620-085012	Шланг в сборе	2
17	P620-085014	Шланг в сборе	2
19	P010-310006	Соединитель	2
21	P010-110002	Соединитель	2
23	P020-310001	Колено 90	2
25	S611-016001	Кольцо уплотнительное (О-кольцо)	2
27	S611-009001	Кольцо уплотнительное (О-кольцо)	2
29	S631-011001	Кольцо уплотнительное (О-кольцо)	2
30	31L3-0376	TEE	2
31	34L3-01490	Болт с шестигранной головкой (под шестигранник)	4
31	34L3-01491	Болт с шестигранной головкой (под шестигранник)	4
31	S017-100852	Болт с шестигранной головкой (под шестигранник)	4
32	S015-080452	Болт с шестигранной головкой (под шестигранник)	2
33	S017-120252	Болт с шестигранной головкой (под шестигранник)	6
34	S017-160352	Болт с шестигранной головкой (под шестигранник)	4
35	S017-120452	Болт с шестигранной головкой (под шестигранник)	3
36	S411-100002	Шайба пружинная	4
37	S403-083002	Плоская шайба	2
38	S441-120002	Шайба	9
39	S981-161000	Пробка (заглушка)	8
4	34L4-00680	Трубка	2
43	S441-160002	Шайба	4
43	61L7-10290	Шайба	4
45	31L9-30150	прокладка (0.5mm)	4
46	31L9-30160	прокладка (1.0mm)	4
5	31L4-0128	Пластина	1
6	31L4-0127	Пластина	2
7	31L4-0126	Зажим	3
8	34L4-00691	Палец	2
9	34L4-00701	Палец	2
9	34L4-00702	Палец	4
9	34L4-00703	Палец	4
