BOTTOM PLATE GROUP фронтального погрузчика колесного Hyundai HL760(#1001-#1301)
BOTTOM PLATE GROUP фронтального погрузчика колесного Hyundai HL760(#1001-#1301) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5070
Наименование:BOTTOM PLATE GROUP
Версия:2000. 3.25 REV.7

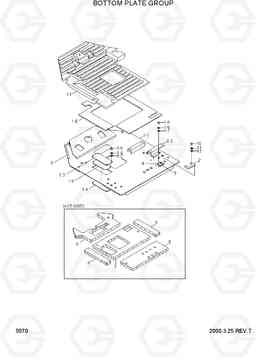

BOTTOM PLATE GROUP HL760(#1001-#1301)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71L6-10332 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71L6-10333 | BOTTOM PLATE ASSY | 1 | ||
| 1-1 | 71L6-10352 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71L6-10353 | BOTTOM PLATE WA | 1 | ||
| 1-2 | 74L3-03711 | Кронштейн | 1 | ||
| 1-3 | 74L3-02920 | Крышка | 2 | ||
| 1-4 | 74L3-00550 | PAD-RUBBER | 2 | ||
| 1-5 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 1-6 | S403-102002 | Плоская шайба | 12 | ||
| 1-7 | S411-100002 | Шайба пружинная | 12 | ||
| 1-9 | 74L3-00520 | SHEET-ASPHALT | 1 | ||
| 10 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | S411-100002 | Шайба пружинная | 4 | ||
| 12 | S403-102002 | Плоская шайба | 4 | ||
| 2 | 74L3-03690 | Крышка | 1 | ||
| 3 | S791-100185 | GROMMET | 1 | ||
| 4 | S791-030055 | GROMMET | 1 | ||
| 5 | 71L6-10340 | PAD-SPONGE | 1 | ||
| 6 | 74L3-03790 | FOAM-BOTTOM/FRONT | 1 |
NOT USED
|
|
| 7 | 74L3-03800 | FOAM-BOTTOM/MID | 1 |
NOT USED
|
|
| 8 | 74L3-03810 | FOAM-BOTTOM/REAR | 1 |
NOT USED
|
|
| 9 | 74L3-07182 | FOAM-BOTTOM/SIDE | 2 |
NOT USED
|
|
| N1-8 | 74L3-03721 | SHEET-ASPHALT | 1 | ||
| N13 | 71L6-10412 | MAT-FLOOR COVER | 1 | ||
| N13 | 71L6-10413 | MAT-FLOOR COVER | 1 |
