BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760(#1302-)
BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760(#1302-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:BRAKE HYDRAULIC PIPING 1
Версия:2004.10.26 REV.99

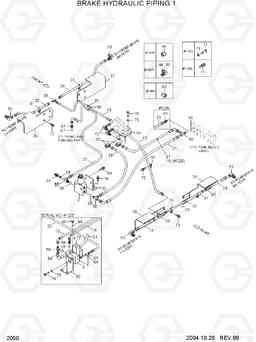

BRAKE HYDRAULIC PIPING 1 HL760(#1302-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 14 | 31L4-01071 | Рукав высокого давления (РВД) | 2 | ||
| 17 | P613-063049 | HOSE ASSY-THD 0X45 | 1 | ||
| 18 | P610-063035 | HOSE ASSY-THD 0X45 | 1 | ||
| 19 | P620-063016 | Шланг в сборе | 2 | ||
| 19 | P620-063019 | Шланг в сборе | 1 | ||
| 19 | P600-063020 | HOSE ASSY-THD | 1 | ||
| 20 | P620-043048 | Шланг в сборе | 1 | ||
| 20 | P620-043046 | Шланг в сборе | 1 | ||
| 21 | P620-081023 | Шланг в сборе | 1 | ||
| 21 | P620-081028 | Шланг в сборе | 1 | ||
| 23 | 31L4-01121 | Гильза цилиндра атригера | 1 | ||
| 24 | 31L4-01531 | TUBE ASSY-RH | 1 | ||
| 25 | 31L4-01541 | TUBE ASSY-LH | 1 | ||
| 26 | 31L4-0156 | Пластина | 1 | ||
| 27 | 31L4-0157 | Пластина | 1 | ||
| 28 | 34L4-01190 | Пластина | 1 | ||
| 28 | 34L4-01191 | Пластина | 1 | ||
| 29 | 34L4-01200 | Пластина | 1 | ||
| 29 | 34L4-01201 | Пластина | 1 | ||
| 30 | 34L4-00800 | Пластина | 1 | ||
| 30 | 34L1-03200 | Пластина | 1 | ||
| 30 | 34L4-01881 | Пластина | 1 | ||
| 31 | 31L1-02260 | CLAMP-TUBE | 4 | ||
| 32 | 31L1-01251 | Зажим | 1 | ||
| 33 | 34L1-01050 | Зажим | 1 | ||
| 34 | 31L1-0093 | Датчик давления (переключатель, реле) | 1 |
PARKING
|
|
| 4 | @ | SOLENOID VALVE | 1 |
SEE 2260
|
|
| 42 | 31L1-02180 | FITTING-BANJO | 2 | ||
| 42 | 34L3-02620 | TEE | 2 | ||
| 47 | P010-310001 | Соединитель | 1 | ||
| 47 | P010-210002 | Соединитель | 1 | ||
| 48 | P010-110003 | Соединитель | 1 | ||
| 49 | P010-110004 | Соединитель | 1 | ||
| 57 | 34L4-01770 | TEE | 1 | ||
| 57 | 34L4-02010 | FITTING-TEE | 1 | ||
| 58 | 34L1-00360 | TEE | 1 | ||
| 58 | 34L4-02020 | FITTING-TEE | 1 | ||
| 59 | 31L4-01131 | TEE | 2 | ||
| 60 | P220-110102 | Заглушка | 1 | ||
| 64 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 65 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 65 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 66 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 67 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 69 | P392-120000 | Шайба медная | 1 | ||
| 73 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 17 | ||
| 73 | S037-102052 | Болт | 17 | ||
| 75 | S015-080302 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 76 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 76 | S037-102552 | Болт | 2 | ||
| 77 | S015-050502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 78 | S411-080002 | Шайба пружинная | 3 | ||
| 78 | S441-080002 | Шайба | 3 | ||
| 79 | S411-100002 | Шайба пружинная | 21 | ||
| 8 | 34L4-00790 | Корпус клапана | 1 | ||
| 80 | 34L3-00900 | Уплотнительная втулка | 1 | ||
| 81 | S551-050203 | Зажим | 2 | ||
| 82 | 31L3-0343 | FITTING-BANJO | 2 | ||
| 83 | 31L4-01141 | Фиттинг | 1 | ||
| 84 | 74L3-00530 | PAD-RUBBER | 1 | ||
| 87 | P620-063023 | Шланг в сборе | 1 | ||
| 88 | P320-080608 | TEE-RUN TYPE | 1 | ||
| 89 | S037-122552 | Болт | 2 | ||
| 90 | 31LB-40140 | Колено 90 | 2 | ||
| 91 | 34L3-02260 | Колено 90 | 2 | ||
| N38 | 81L1-00601 | Фиттинг | 4 |
