BATTERY BOX & CABLE ELECTRIC фронтального погрузчика колесного Hyundai HL760(#1302-)
BATTERY BOX & CABLE ELECTRIC фронтального погрузчика колесного Hyundai HL760(#1302-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:BATTERY BOX & CABLE ELECTRIC
Версия:2003. 9.24 REV.99

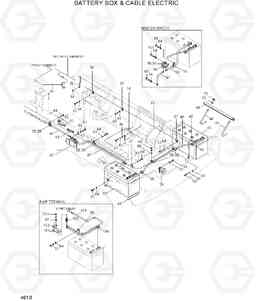

BATTERY BOX & CABLE ELECTRIC HL760(#1302-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 100 | 21L8-10561 | TERMINAL ASSY | 1 |
J/TERMINAL
|
|
| 101 | 21L8-10540 | Пластина | 1 |
J/TERMINAL
|
|
| 102 | 21L8-10530 | Пластина | 1 |
J/TERMINAL
|
|
| 103 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 |
J/TERMINAL
|
|
| 104 | 24L4-00350 | CABLE(BATT-TERMINAL) | 1 |
J/TERMINAL
|
|
| 105 | 24L4-00361 | кабель (войлок ры стартер) | 1 |
J/TERMINAL
|
|
| 11 | 21EH-30720 | ремень земля | 1 | ||
| 14 | 24L4-01022 | Проводка двигателя (ДВС) | 1 |
SEE 4070
|
|
| 15 | 24L4-01031 | Электропроводка на раму | 1 | ||
| 15-1 | 21EA-50550 | диод | 3 | ||
| 28 | 21E4-2003 | BUZZER-TRAVEL ALARM | 1 | ||
| 36 | 31E7-0313 | Зажим | 4 | ||
| 40 | E125-1501 | Батарея аккумуляторная в сборе | 2 | ||
| 41 | 24L1-40190 | CABLE-STARTER | 1 | ||
| 42 | 21E5-0003 | Реле батареи | 1 | ||
| 43 | 21EA-40171 | ссылка легкоплавких | 1 | ||
| 44 | 21L1-1013 | ANGLE WA | 2 | ||
| 45 | 21L1-1017 | Шайба упорная / Прокладка | 4 | ||
| 46 | 21L1-1016 | BAR | 4 | ||
| 47 | 24L3-40351 | CABLE(BATT-RELAY) | 1 | ||
| 48 | 24L1-40340 | Кабель | 1 | ||
| 49 | 24L3-40330 | Кабель | 1 | ||
| 50 | 21L1-1018 | Уплотнительная втулка | 3 | ||
| 52 | 21E7-0606 | соединительная пластина | 1 | ||
| 53 | 21E7-0612 | соединительная пластина | 2 | ||
| 55 | S543-340002 | Зажим трубки | 1 | ||
| 56 | S543-240002 | Зажим трубки | 1 | ||
| 57 | S593-000902 | клип жгут | 4 | ||
| 58 | S690-024100 | Уплотнительная втулка | 3 | ||
| 59 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 60 | S411-060002 | Шайба пружинная | 2 | ||
| 61 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 62 | S411-080002 | Шайба пружинная | 6 | ||
| 63 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 15 | ||
| 64 | S411-100002 | Шайба пружинная | 23 | ||
| 65 | S017-120152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 66 | S411-120002 | Шайба пружинная | 2 | ||
| 72 | S205-081002 | Гайка | 4 | ||
| 78 | E221-1505 | CABLE(ENG EARTH-FRAME) | 1 | ||
| 80 | @ | HARNESS FRONT | 1 |
SEE 4060
|
|
| 84 | S431-100002 | Стопорная шайба (кольцо), внутренние зубья | 3 | ||
| 91 | S552-035146 | Зажим | 2 | ||
| 94 | 21L7-10500 | Выключатель массы (главный) | 1 |
MASTER SW
|
|
| 95 | 24L4-00310 | Пластина | 1 |
MASTER SW
|
|
| 96 | 21EN-00420 | Прокладка | 1 |
MASTER SW
|
|
| 97 | 24L4-00321 | CABLE(SWITCH-EARTH) | 1 |
MASTER SW
|
|
| 98 | 24L4-00331 | CABLE(BATT-SWITCH) | 1 |
MASTER SW
|
