Топливный бак (бензобак) фронтального погрузчика колесного Hyundai HL760-7
Топливный бак (бензобак) фронтального погрузчика колесного Hyundai HL760-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1020
Наименование:FUEL TANK
Версия:2007.10.31 REV.7K

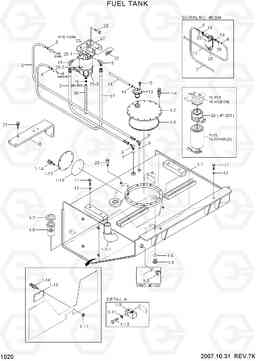

FUEL TANK HL760-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | FUEL TANK ASSY | 1 | ||
| 1-1 | 11LC-20022 | Топливный бак (бензобак) ва | 1 | ||
| 1-1 | 11LC-20023 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-1 | 11LD-20180 | FILLER WA | 1 | ||
| 1-10 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-11 | S441-100002 | Шайба | 2 | ||
| 1-12 | 31E3-4526 | Крышка | 1 | ||
| 1-13 | S632-165001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-14 | S037-102552 | Болт | 6 | ||
| 1-15 | 11LB-20280 | Пластина | 1 | ||
| 1-16 | S035-062022 | Болт | 5 | ||
| 1-17 | S205-061002 | Гайка | 5 | ||
| 1-2 | 11LB-20040 | Крышка ва | 1 | ||
| 1-3 | 14L1-02180 | Держатель | 1 | ||
| 1-4 | S035-082022 | Болт | 16 | ||
| 1-5 | P220-110104 | Заглушка | 1 | ||
| 1-5 | P220-110104 | Заглушка | 2 | ||
| 1-6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-7 | 11LB-20050 | крышка топливного бака в сборе | 1 | ||
| 1-8 | 31E1-10300 | Фильтр | 1 | ||
| 1-9 | 11LB-20232 | BLOCK-DRAIN | 1 | ||
| 11 | S017-160502 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 12 | S441-160002 | Шайба | 6 | ||
| 13 | 11FA-50300 | Клапан | 1 | ||
| 14 | 11S4-00561 | Шланг топливный | 1 | ||
| 15 | S131-051546 | SCREW-W/WASHER | 3 | ||
| 16 | S571-140002 | Зажим | 1 | ||
| 16 | S571-140002 | Зажим | 2 | ||
| 17 | P760-023160 | HOSE-RUBBER LOW | 1 | ||
| 17 | 11LC-20170 | Шланг | 1 | ||
| 18 | 11LC-20100 | Кронштейн | 1 | ||
| 19 | 14L3-01920 | Соединитель | 2 | ||
| 19 | 11LB-20350 | Колено 90 | 2 | ||
| 2 | 11LC-20031 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 11LC-20032 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 11LC-20180 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 11LB-20022 | HOSE ASSY-SUCTION | 1 | ||
| 20 | P392-140000 | Шайба медная | 2 | ||
| 21 | S037-103052 | Болт | 3 | ||
| 22 | S035-062022 | Болт | 2 | ||
| 22 | S035-083022 | Болт | 2 | ||
| 23 | S017-160202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24 | 11N8-70410 | FUEL WARMER KIT | 1 |
OPT
|
|
| 25 | 3908633 | Фильтр топливный | 1 | ||
| 25 | 11LB-20300 | Предварительный фильтр в сборе | 1 | ||
| 25 | 11NB-70400 | Предварительный фильтр в сборе | 1 | ||
| 25-1 | 11LD-20240 | Головка фильтра | 1 | ||
| 25-2 | 11LB-20310 | Элемент фильтра топливного | 1 | ||
| 25-3 | 11LD-20260 | Чаша в сборе ж / ручки | 1 | ||
| 25-3 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 | ||
| 25-3-1 | 11NB-70420 | Ручка сливного прокладка | 1 |
NOT SHOWN
|
|
| 26 | 11S4-00590 | Шланг топливный | 1 | ||
| 27 | 11LC-20160 | Кронштейн | 1 | ||
| 28 | S037-122552 | Болт | 2 | ||
| 3 | 11LC-20040 | Рукав высокого давления (РВД) | 1 | ||
| 3 | 11LC-20041 | Рукав высокого давления (РВД) | 1 | ||
| 4 | S520-027000 | Зажим | 3 | ||
| 4 | S520-027000 | Зажим | 1 | ||
| 5 | S520-015000 | Зажим | 1 | ||
| 6 | P020-110003 | Колено 90 | 1 | ||
| 7 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | P020-110002 | Колено 90 | 1 | ||
| 9 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
