EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL760-7
EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL760-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:EMERGENCY STEERING HYD PIPING
Версия:2006. 9.30 REV.6J

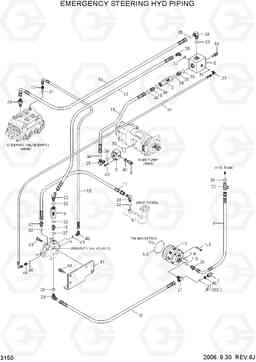

EMERGENCY STEERING HYD PIPING HL760-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 90LC-91000 | EMERGENCY STR'G KIT | 1 | ||
| * | 90LC-91010 | EMERGENCY STR'G KIT | 1 | ||
| * | 90LC-91020 | EMERGENCY STR'G KIT | 1 | ||
| * | 90LC-91030 | EMERGENCY STR'G KIT | 1 | ||
| 1 | 34L4-01780 | EMER STEER PUMP KIT | 1 | ||
| 1-1 | 31L9-90090 | PUMP-PISTON | 1 | ||
| 1-2 | 31L8-90260 | Винт шестигранник | 1 | ||
| 1-3 | 31L9-90130 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-4 | 31LC-90240 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-5 | 31LC-90250 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | P600-124020 | HOSE ASSY-THD | 1 | ||
| 11 | P600-082016 | HOSE ASSY-THD | 1 | ||
| 12 | P600-084031 | Рукав высокого давления (РВД) | 1 | ||
| 13 | P620-044025 | Шланг в сборе | 1 | ||
| 14 | P620-044035 | Шланг в сборе | 1 | ||
| 15 | P920-164020 | Шланг в сборе | 1 | ||
| 16 | P930-124021 | Шланг в сборе | 1 | ||
| 17 | P010-110002 | Соединитель | 1 | ||
| 18 | X500-110005 | Разъем | 1 | ||
| 19 | 31LD-90140 | Соединитель | 1 | ||
| 2 | @ | PRIORITY VALVE | 1 |
SEE 4110
|
|
| 20 | P000-110016 | Соединитель | 1 | ||
| 21 | 31L7-90200 | TEE | 1 | ||
| 21 | 31LG-90130 | TEE | 1 | ||
| 22 | P320-161612 | TEE-RUN TYPE | 1 | ||
| 22 | P320-161212 | TEE-RUN TYPE | 1 | ||
| 23 | P030-110003 | Штуцер -90 | 1 | ||
| 24 | X520-110004 | Штуцер 90 orfs | 1 | ||
| 25 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 26 | P010-210014 | Соединитель | 1 | ||
| 27 | P020-110001 | Колено 90 | 1 | ||
| 28 | P020-110003 | Колено 90 | 2 | ||
| 29 | P020-310017 | Колено 90 | 1 | ||
| 3 | 31LD-90050 | Клапан обратный | 1 | ||
| 30 | 31L8-90100 | ELBOW-SWIVEL NUT | 1 | ||
| 31 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 31 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 32 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 33 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 34 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 35 | S621-018001 | О кольцо | 1 | ||
| 36 | S621-021001 | О кольцо | 2 | ||
| 37 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 38 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | 34L3-01311 | Клапан обратный | 1 | ||
| 40 | P392-120000 | Шайба медная | 2 | ||
| 41 | 31LC-90130 | Пластина | 1 | ||
| 42 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | S015-080552 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 44 | S037-122552 | Болт | 4 | ||
| 45 | X511-112543 | Соединитель | 1 | ||
| 46 | P010-310001 | Соединитель | 1 | ||
| 47 | P010-310008 | Соединитель | 1 | ||
| 48 | P020-310001 | Колено 90 | 1 | ||
| 49 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 31LD-90060 | Корпус клапана | 1 | ||
| 50 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 53 | @ | HARNESS-E/STEERING | 1 |
SEE 2050
|
|
| 6 | 31LD-90070 | Корпус клапана | 1 | ||
| 7 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 | ||
| 7 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 | ||
| 8 | 34L3-01600 | Датчик давления (переключатель, реле) | 1 | ||
| 9 | P620-122015 | Шланг в сборе | 1 | ||
| N22 | 31LC-90160 | TEE | 1 |
