RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL760-7
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL760-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3160
Наименование:RIDE CONTROL HYDRAULIC PIPING
Версия:2008. 4.30 REV.8D

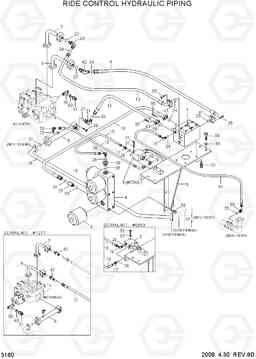

RIDE CONTROL HYDRAULIC PIPING HL760-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 30LC-95000 | RIDE CONTROL KIT | 1 | ||
| 1 | @ | RIDE CONTROL VALVE | 1 |
SEE 4130
|
|
| 10 | P970-124316 | HOSE ASSY-ORFS,FLG 0X90 | 1 | ||
| 11 | P940-122315 | Шланг в сборе | 1 | ||
| 12 | P980-124312 | HOSE ASSY-ORFS,FLG 0X90 | 1 | ||
| 12 | P980-124314 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 13 | P600-042018 | HOSE ASSY-THD 0X0 | 1 | ||
| 14 | P600-042060 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P620-044008 | Шланг в сборе | 1 | ||
| 15 | P600-044008 | HOSE ASSY-THD 0X0 | 1 | ||
| 16 | 31LC-00090 | Рукав высокого давления (РВД) | 1 | ||
| 17 | P010-110013 | Соединитель | 1 | ||
| 18 | P020-110001 | Колено 90 | 1 | ||
| 19 | P020-110012 | Колено 90 | 1 | ||
| 2 | 34L1-02530 | Гидроаккумулятор | 8 | ||
| 20 | P030-110001 | Штуцер -90 | 3 | ||
| 21 | X530-110004 | Штуцер | 1 | ||
| 22 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | X511-116546 | Соединитель | 1 | ||
| 24 | S621-018001 | О кольцо | 4 | ||
| 25 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 26 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 27 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 28 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 29 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 3 | 31L7-10010 | SAFETY VALVE | 1 |
SEE 4120
|
|
| 3 | 31LB-90250 | SAFETY VALVE | 1 | ||
| 30 | 34L1-02461 | TEE | 1 | ||
| 31 | 31L7-90030 | Датчик давления (переключатель, реле) | 1 | ||
| 32 | S017-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | S037-102552 | Болт | 10 | ||
| 34 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 36 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S441-080002 | Шайба | 2 | ||
| 38 | 34L1-02570 | Пробка (заглушка) | 1 | ||
| 39 | S441-160002 | Шайба | 4 | ||
| 4 | 31LC-90100 | Корпус клапана | 1 | ||
| 40 | P392-120000 | Шайба медная | 1 | ||
| 41 | P173-120103 | FLANGE-SPLIT | 8 | ||
| 42 | X511-112543 | Соединитель | 2 | ||
| 42 | X530-110004 | Штуцер | 2 | ||
| 43 | @ | HARNESS-RIDE CONTROL | 1 |
SEE 2040
|
|
| 44 | @ | SWITCH-RIDE CONTROL | 1 |
SEE 2010
|
|
| 45 | @ | RELAY-4P | 1 |
SEE 2020
|
|
| 46 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 8020
|
|
| 5 | 31LD-90100 | Пластина | 1 | ||
| 5 | 31LC-90210 | Пластина | 1 | ||
| 6 | 31LC-90110 | Трубка | 1 | ||
| 6 | 31LC-90340 | Трубка | 1 | ||
| 7 | 31LC-90120 | Трубка | 1 | ||
| 7 | 31LC-90350 | Трубка | 1 | ||
| 8 | 31LD-90130 | Трубка | 1 | ||
| 8 | 31LC-90390 | Трубка | 1 | ||
| 9 | P980-124314 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| N* | 30LC-95010 | RIDE CONTROL KIT | 1 | ||
| N* | 30LC-95011 | RIDE CONTROL KIT | 1 |
