Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai HL760-7
Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai HL760-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4150
Наименование:BOOM CYLINDER
Версия:2013. 1.31 REV.13A

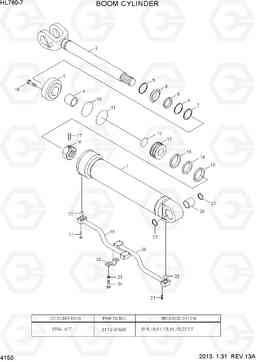

BOOM CYLINDER HL760-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LC-20020 | цилиндр Ass'y | 1 |
LH
|
|
| * | 31LC-20010 | цилиндр Ass'y | 1 |
LH
|
|
| * | 31LC-20010 | цилиндр Ass'y | 1 |
RH
|
|
| * | 31LC-20020 | цилиндр Ass'y | 1 |
RH
|
|
| 1 | 31Y2-07870 | Гильза цилиндра атригера | 1 |
LH
|
|
| 1 | 31Y2-07880 | Гильза цилиндра атригера | 1 |
LH
|
|
| 1 | 31Y2-07880 | Гильза цилиндра атригера | 1 |
RH
|
|
| 1 | 31Y2-07870 | Гильза цилиндра атригера | 1 |
RH
|
|
| 12 | 31Y2-07930 | Поршень | 1 | ||
| 16 | 31YC-62180 | Гайка | 1 | ||
| 17 | S114-100124 | Комплект винтов | 1 | ||
| 18 | S109-160654 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 19 | 31Y2-07950 | Трубка в сборе - R | 1 |
LH
|
|
| 19 | 31Y2-07940 | Трубка в сборе - R | 1 |
LH
|
|
| 19 | 31Y2-07940 | Трубка в сборе - R | 1 |
RH
|
|
| 19 | 31Y2-07950 | Трубка в сборе - R | 1 |
RH
|
|
| 2 | 31Y2-07630 | Шток в сборе | 1 | ||
| 20 | 31Y2-09340 | Трубка в сборе (B), правая | 1 |
LH
|
|
| 20 | 31Y2-09330 | Трубка в сборе (B), левая | 1 |
LH
|
|
| 20 | 31Y2-09330 | Трубка в сборе (B), левая | 1 |
RH
|
|
| 20 | 31Y2-09340 | Трубка в сборе (B), правая | 1 |
RH
|
|
| 21 | S107-100604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | S411-100002 | Шайба пружинная | 4 | ||
| 24 | S011-100152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | 31YC-38030 | Трубный зажим | 2 | ||
| 26 | 31YC-13080 | Втулка поршневого пальца | 1 | ||
| 3 | 31Y2-07650 | Сальник | 1 | ||
| 4 | S731-090040 | Втулка | 1 | ||
| 9 | Y190-104000 | Кольцо стопорное | 1 | ||
| K | 31Y2-07660 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K11 | S641-150003 | Кольцо | 1 | ||
| K13 | S631-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | Y410-160000 | Уплотнение | 1 | ||
| K15 | Y310-160100 | Кольцо изнашиваемое | 2 | ||
| K22 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K27 | S700-095208 | Кольцо | 2 | ||
| K5 | Y220-090011 | уплотнение штока | 1 | ||
| K6 | Y180-090020 | Кольцо | 1 | ||
| K7 | Y240-090011 | Кольцевой буфер | 1 | ||
| K8 | Y110-090011 | стеклоочиститель пыли | 1 |
