Выхлопная система фронтального погрузчика колесного Hyundai HL760-7A
Выхлопная система фронтального погрузчика колесного Hyundai HL760-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1060
Наименование:EXHAUST SYSTEM
Версия:2011. 1.31 REV.11A

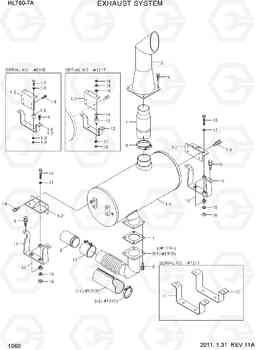

EXHAUST SYSTEM HL760-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11LC-50380 | MUFFLER ASSY | 1 | ||
| 1 | 11LD-50330 | MUFFLER ASSY | 1 | ||
| 1 | 11LD-50331 | MUFFLER ASSY | 1 | ||
| 1-1 | 11LC-50390 | MUFFLER SUB ASSY | 1 | ||
| 1-2 | 11LB-50041 | Кронштейн | 2 | ||
| 1-2 | 11LB-50860 | Кронштейн | 2 | ||
| 1-2 | 11LM-50300 | Кронштейн | 2 | ||
| 1-3 | 11LB-50240 | BRACKET WA-LH | 1 | ||
| 1-4 | 11LB-50250 | BRACKET WA-RH | 1 | ||
| 1-5 | 11LB-50160 | Вставка | 4 | ||
| 1-6 | S037-122556 | Болт | 8 | ||
| 1-7 | S017-120652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-8 | S441-120002 | Шайба | 8 | ||
| 1-9 | S207-121002 | Гайка | 4 | ||
| 10 | 11N6-30040 | Уплотнительный хомут | 1 | ||
| 10 | 11LM-50090 | печать зажим в сборе | 1 | ||
| 11 | 11LB-50320 | Кронштейн ва LH | 1 | ||
| 11 | 11LD-50360 | Кронштейн | 1 | ||
| 11 | 11LM-50310 | Кронштейн | 1 |
NOT USED
|
|
| 12 | 11LB-50330 | Кронштейн ва RH | 1 | ||
| 12 | 11LD-50370 | Кронштейн | 1 | ||
| 12 | 11LM-50320 | Кронштейн | 1 |
NOT USED
|
|
| 13 | 11LB-88600 | MOUNT | 4 | ||
| 13 | 11LB-88601 | MOUNT | 4 | ||
| 13 | 11LK-88500 | Крепление резины | 4 | ||
| 14 | 11LB-50870 | Изолятор | 8 | ||
| 14 | 11LB-50940 | Изолятор | 8 | ||
| 15 | 11L7-30070 | Шайба | 4 | ||
| 16 | S205-12100B | Гайка | 8 | ||
| 16 | S205-12100B | Гайка | 4 | ||
| 17 | S441-12000B | Шайба | 4 | ||
| 18 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2 | 11LB-50090 | Трубка | 1 | ||
| 3 | 11LC-50351 | BELLOWS PIPE ASSY | 1 | ||
| 3 | 11LC-50352 | BELLOWS PIPE ASSY | 1 | ||
| 3 | 11LC-50353 | BELLOWS PIPE ASSY | 1 | ||
| 3 | 11LC-50362 | Трубка | 1 | ||
| 3-1 | 11LC-50361 | Трубка | 1 | ||
| 3-1 | 11LC-50362 | Трубка | 1 | ||
| 3-2 | 11LC-50371 | Изолятор | 1 | ||
| 3-2 | 11LD-50320 | Изолятор | 1 | ||
| 3-3 | S520-090000 | Зажим | 1 | ||
| 4 | 14L3-00220 | Прокладка | 1 | ||
| 5 | S037-103056 | Болт барашек / шестигранная шайба | 4 | ||
| 6 | S037-123056 | Болт | 8 | ||
| 7 | 11LC-50410 | трубы редуктор | 1 | ||
| 8 | 11EH-32080 | Трубный зажим | 1 | ||
| 8 | 11LB-40280 | U-образный болт (скоба, П образный) / хомут / зажим | 1 | ||
| 9 | 11LD-50290 | ва выхлопной трубы | 1 | ||
| N3-1 | 11LC-50360 | Трубка | 1 |
