CAB ELECTRIC 1 фронтального погрузчика колесного Hyundai HL760-7A
CAB ELECTRIC 1 фронтального погрузчика колесного Hyundai HL760-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:CAB ELECTRIC 1
Версия:2013. 2.28 REV.13B

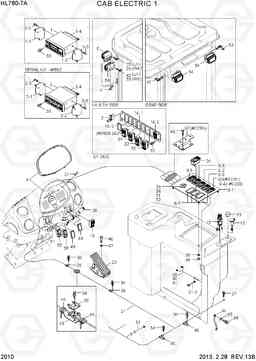

CAB ELECTRIC 1 HL760-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21N8-51000 | Радио плеер для экскаватора r16-9 | 1 |
STD
|
|
| 1-1 | 21N6-10470 | BRACKET-LH | 1 | ||
| 1-2 | 21N6-10460 | BRACKET-RH | 1 | ||
| 1-3 | S141-050102 | Винт с потайной головкой | 4 | ||
| 12 | 21N8-20010 | Гнездо 12V | 1 |
OPT
|
|
| 13 | S661-260300 | Крышка резиновая | 1 |
STD
|
|
| 15 | 21E4-0008 | прикуриватель | 1 | ||
| 15 | 21LM-07110 | прикуриватель | 1 | ||
| 16 | 21LB-34112 | Втягивающее реле | 1 | ||
| 16-1 | 21LB-34240 | Защита | 1 | ||
| 16-2 | 21LB-40280 | SW р-р стеклоочистителя / омывателя | 1 | ||
| 16-3 | 21E6-10460 | Крышка | 6 | ||
| 19 | 21LB-40140 | Переключатель | 1 | ||
| 2 | 21N8-40600 | CD PLAYER ASSY | 1 |
OPT
|
|
| 2 | 21LM-31200 | USB-разъем в сборе | 1 | ||
| 2-1 | 21N6-10470 | BRACKET-LH | 1 | ||
| 2-2 | 21N6-10460 | BRACKET-RH | 1 | ||
| 2-3 | S141-050102 | Винт с потайной головкой | 4 | ||
| 21 | 21LH-30012 | HARNESS-MAIN | 1 | ||
| 21 | 21LH-30013 | HARNESS-MAIN | 1 | ||
| 21 | 21LH-30014 | HARNESS-MAIN | 1 | ||
| 21 | 21LD-40011 | HARNESS-MAIN | 1 | ||
| 21 | 21LD-40012 | HARNESS-MAIN | 1 | ||
| 21 | 21LD-40013 | HARNESS-MAIN | 1 | ||
| 21 | 21LD-40014 | HARNESS-MAIN | 1 | ||
| 21-1 | 21EA-50550 | диод | 2 |
NOT SHOWN
|
|
| 21-1 | 21EA-50550 | диод | 4 |
NOT SHOWN
|
|
| 21-3 | 21LG-10150 | HARNESS-PLUG | 1 | ||
| 22 | 21LB-40300 | Переключатель маячка | 1 |
OPT
|
|
| 23 | 21L6-03600 | PEDAL-ELECTRONIC | 1 | ||
| 23 | 21FT-15190 | ACCELERATOR PEDAL | 1 | ||
| 25 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 26 | 25D1-10640 | Скоба (хомут) | 1 | ||
| 27 | S035-082022 | Болт | 1 | ||
| 28 | 24L3-00340 | Переключатель многофункциональный | 1 | ||
| 29 | 21N4-10430 | Переключатель в сборе вкл ключ | 1 |
KOREA,CHINA
|
|
| 29 | 21N3-00020 | Переключатель в сборе вкл ключ | 1 |
VARIANT
|
|
| 29-1 | 21N4-10430K100 | кнопка запуска | 1 |
NOT SHOWN
|
|
| 30 | 21LB-10110 | соединительная пластина | 1 | ||
| 31 | S681-290400 | Уплотнительная втулка | 1 | ||
| 32 | S131-061546 | SCREW-W/WASHER | 4 | ||
| 33 | S131-051546 | SCREW-W/WASHER | 6 | ||
| 34 | S035-082026 | Болт | 10 | ||
| 35 | S593-000902 | клип жгут | 3 | ||
| 36 | S401-062006 | Плоская шайба | 4 | ||
| 37 | S161-050206 | Винт с крестообразным шлицем | 4 | ||
| 38 | 21LB-40151 | Наклейка стартовый ключ | 1 | ||
| 39 | 21LH-30140 | HARNESS-EXT | 1 |
FNR RCV
|
|
| 4 | 21N4-01130 | плита клип | 2 | ||
| 40 | 21LH-30111 | HARNESS-EXT | 1 |
MONO, 2-LEVER
|
|
| 41 | 21LH-30121 | HARNESS-EXT | 1 |
2,3-LEVER
|
|
| 41 | 21LH-30122 | HARNESS-EXT | 1 |
2,3-LEVER
|
|
| 42 | 25D1-10640 | Скоба (хомут) | 2 | ||
| 43 | 21L7-20350 | Пластина | 1 | ||
| 44 | S552-050203 | Зажим | 4 | ||
| 45 | S593-001302 | клип жгут | 7 | ||
| 46 | S017-080456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 47 | S411-080006 | Шайба пружинная | 2 | ||
| 48 | S201-061006 | Гайка | 4 | ||
| 49 | 21E6-10460 | Крышка | 3 | ||
| 5 | 21N6-20211 | Фара в сборе | 2 | ||
| 5-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 51 | 21N4-10400 | Переключатель в сборе вкл ключ | 1 |
EXPORT
|
|
| 51-1 | 21N4-10400K | кнопка запуска | 1 |
NOT SHOWN
|
|
| 53 | 25D1-10650 | Скоба (хомут) | 2 | ||
| 54 | 21N6-20211 | Фара в сборе | 4 |
OPT
|
|
| 54-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 55 | 21LB-34060 | SWITCH-MIRROR DEFROST | 1 |
OPT
|
|
| 57 | 21LF-34040 | SWITCH-HEATED SEAT | 1 |
OPT
|
|
| 58 | 21L7-03160 | SWITCH-ATTACH LOCK | 1 |
Q/COUPLER
|
|
| 59 | 21L7-03170 | SWITCH-ATTACH UNLOCK | 1 |
Q/COUPLER
|
|
| 60 | 21LB-40270 | Датчик включения сцепления отрезать | 1 | ||
| 61 | 21LG-10160 | HARNESS-PLUG | 1 |
DUAL PEDAL
|
|
| 62 | 21LB-34340 | Пластина | 1 | ||
| 63 | 21LD-34210 | SWITCH-ECONO | 1 | ||
| 64 | 21L8-30720 | ремень земля | 1 | ||
| 65 | S431-100002 | Стопорная шайба (кольцо), внутренние зубья | 1 | ||
| 66 | S037-10205V | Болт | 1 | ||
| 8 | 21LB-34101 | SWITCH BOARD ASSY | 1 | ||
| 8 | 21LB-34102 | SWITCH BOARD ASSY | 1 | ||
| 8 | 21LB-34101 | SWITCH BOARD ASSY | 1 | ||
| 8-1 | 21LB-20350 | Переключатель пластина доска | 1 | ||
| 8-2 | 21LB-40250 | SWITCH-WORK LAMP | 1 | ||
| 8-3 | 21LB-40240 | Выключатель | 1 | ||
| 8-4 | 21LB-40270 | Датчик включения сцепления отрезать | 1 | ||
| 8-4 | 21LB-40270 | Датчик включения сцепления отрезать | 1 | ||
| 8-5 | 21LB-40230 | Переключатель парковки | 1 | ||
| 8-6 | 21LB-40260 | автоматическое переключение выберите | 1 | ||
| 8-7 | 21E6-10460 | Крышка | 3 | ||
| 8-7 | 21E6-10460 | Крышка | 4 | ||
| 8-7 | 21E6-10460 | Крышка | 3 | ||
| 9 | 21LB-50500 | Дисплей | 1 | ||
| 9 | 21LB-50501 | Дисплей | 1 | ||
| N1 | 21N8-50020 | Магнитола | 1 |
STD
|
|
| N1 | 21N8-50060 | Магнитола | 1 |
STD
|
|
| N1-4 | 21N8-01620 | жгут проводов, доб | 1 | ||
| N2-4 | 21N8-01620 | жгут проводов, доб | 1 | ||
| R24 | 21LB-40210 | Переключатель регулировки амортизатора | 1 |
SEE 3160
|
