PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760-7A
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:PILOT HYDRAULIC PIPING 1
Версия:2011.10.31 REV.11K

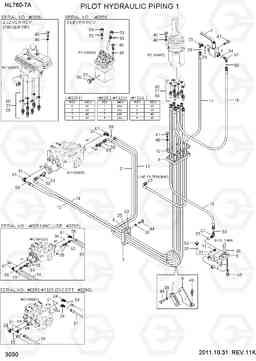

PILOT HYDRAULIC PIPING 1 HL760-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31L7-10030 | Держатель | 1 | ||
| 11 | P220-110102 | Заглушка | 1 | ||
| 12 | P910-042064 | Шланг в сборе | 1 | ||
| 12 | X400-042064 | Шланг в сборе | 1 | ||
| 13 | P910-042060 | Шланг в сборе | 1 | ||
| 13 | P910-042061 | Шланг в сборе | 1 | ||
| 13 | X400-042061 | Шалнг | 1 | ||
| 14 | P930-042059 | Шланг в сборе | 1 | ||
| 14 | P910-042059 | Шланг в сборе | 1 | ||
| 14 | X400-042060 | Шланг в сборе | 1 | ||
| 14 | X420-042060 | Шланг в сборе | 1 | ||
| 15 | P910-042033 | Шланг в сборе | 1 | ||
| 15 | X400-042033 | Шланг в сборе | 1 | ||
| 16 | P910-042011 | Шланг в сборе | 1 | ||
| 16 | X400-042011 | Шалнг | 1 | ||
| 17 | P930-062020 | Шланг в сборе | 1 | ||
| 17 | X420-062020 | Шланг в сборе | 1 | ||
| 21 | X500-120001 | Разъем | 6 | ||
| 23 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 24 | X520-310001 | Штуцер 90 orfs | 4 | ||
| 27 | X530-110001 | Штуцер | 1 | ||
| 31 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 31 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 33 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 34 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | Y172-003004 | О кольцо | 1 | ||
| 38 | S441-10000V | Шайба | 4 | ||
| 38 | S441-10000B | Шайба | 4 | ||
| 39 | 31LF-10070 | Зажим | 1 | ||
| 39 | 31LC-10370 | Зажим | 1 | ||
| 4 | 31LB-10170 | SAFETY VALVE | 1 | ||
| 40 | S015-06020V | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | S015-06030V | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | S017-10085V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 45 | S109-12030V | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 46 | S037-12255V | Болт | 2 | ||
| 47 | S179-08040V | Винт (торцевой ключ) | 2 | ||
| 48 | S441-06000V | Шайба | 8 | ||
| 48 | S441-06000V | Шайба | 8 | ||
| 49 | S017-10045V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | 31LD-10012 | Трубка | 1 | ||
| 50 | P220-110104 | Заглушка | 1 | ||
| 51 | P930-042065 | Шланг в сборе | 1 | ||
| 51 | P910-042064 | Шланг в сборе | 1 | ||
| 51 | X400-042066 | Шланг в сборе | 1 | ||
| 53 | 34L4-02330 | KNOB ASSY | 1 | ||
| 54 | 31LB-10180 | KNOB ASSY | 1 | ||
| 55 | S205-12100V | Гайка | 4 | ||
| 56 | P220-120102 | Заглушка | 1 | ||
| 57 | P391-040000 | Шайба медная | 1 | ||
| 58 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 58 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 59 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 59 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 59 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6 | 31LB-10040 | Пластина | 1 | ||
| 60 | P391-040000 | Шайба медная | 6 | ||
| 61 | X520-110012 | Штуцер 90 orfs | 3 | ||
| 61 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 61 | X520-110012 | Штуцер 90 orfs | 3 | ||
| 62 | 31LB-40130 | Зажим | 1 | ||
| 62 | 31LC-10380 | Зажим | 1 | ||
| 63 | 31LC-10040 | Разъем поворотный | 2 | ||
| 7 | 31LB-10050 | Зажим | 3 | ||
| 8 | 31LF-10060 | Зажим | 1 | ||
| 9 | 31L7-10040 | Пластина | 1 |
