PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760-7A

Код подсистемы:3040

Наименование:PILOT HYDRAULIC PIPING 2

Версия:2010.10.31 REV.10K

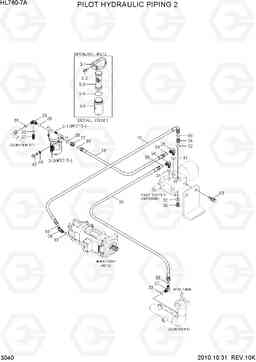

PILOT HYDRAULIC PIPING 2 HL760-7A

Поз.	Код	Наименование	Кол	Прим.
18	P910-062013	Шланг в сборе	1
18	X400-062013	Шланг в сборе	1
19	P930-064023	Шланг в сборе	1
20	P910-042027	Шланг в сборе	1
20	X400-042027	Шалнг	1
22	X500-110015	Разъем	1
24	X520-310001	Штуцер 90 orfs	1
25	31LB-10240	Штуцер 90 orfs	1
26	31S8-20180	Соединитель	1
27	X530-110001	Штуцер	1
28	X530-110011	Штуцер	1
29	31LD-10080	Колено 90	1
3	31E3-0017	Фильтр пилотный в сборе, гидравлики	1
3	31MH-20310	Фильтр пилотный в сборе, гидравлики	1
3-1	31E3-00670	Головка фильтра	1
3-1	31E3-0044	BODY	1
3-2	31E3-00680	Клапан в сборе	1
3-3	31E3-0018	Элемент фильтра пилотного, гидравлики	1
3-3	31MH-20320	Элемент фильтра пилотного, гидравлики	1
3-4	31E3-00700	Кольцо уплотнительное (О-кольцо)	1
3-5	31E3-00710	Корпус фильтра	1
30	P220-310103	Заглушка	1
31	S611-012001	Кольцо уплотнительное (О-кольцо)	2
32	S611-016001	Кольцо уплотнительное (О-кольцо)	2
33	S631-011004	Кольцо уплотнительное (О-кольцо)	3
35	S631-018004	Кольцо уплотнительное (О-кольцо)	2
37	31EK-11130	COUPLING-SCREW	1
42	S015-06055V	Болт с шестигранной головкой (под шестигранник)	2
43	S035-08205V	Болт	2
48	S441-06000V	Шайба	2
48	S441-06000B	Шайба	2
58	S621-011001	Кольцо уплотнительное (О-кольцо)	2
59	S621-012001	Кольцо уплотнительное (О-кольцо)	5
