Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL760-9
Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL760-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING 1
Версия:2013. 5.31 REV.13E

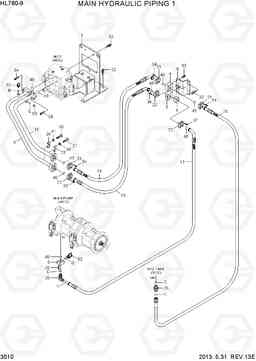

MAIN HYDRAULIC PIPING 1 HL760-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LL-00164 | Трубка | 1 | ||
| 15 | P693-167327 | Шланг в сборе | 1 | ||
| 15 | P690-167327 | Шланг в сборе | 1 | ||
| 15 | P690-166327 | Шланг в сборе | 1 | ||
| 16 | P693-202327 | Шланг в сборе | 1 | ||
| 16 | P690-202327 | Шланг в сборе | 1 | ||
| 17 | P980-167312 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 17 | P980-166312 | HOSE ASSY-ORFS,FLG 0X90 | 1 | ||
| 18 | P940-202324 | Шланг в сборе | 1 | ||
| 21 | P173-200106 | фланец гидрокси, сплит | 6 | ||
| 22 | P174-160105 | фланец гидрокси, сплит | 6 | ||
| 23 | 31L7-00240 | Зажим | 1 | ||
| 24 | 31L7-40260 | Зажим | 1 | ||
| 26 | X500-110018 | Разъем | 1 | ||
| 28 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 3 | 31LM-00260 | Корпус клапана | 1 | ||
| 30 | S017-100456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S037-123056 | Болт | 13 | ||
| 33 | S037-123556 | Болт | 6 | ||
| 34 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 35 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S109-100556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S441-12000B | Шайба | 2 | ||
| 4 | 31LQ-00200 | Корпус клапана | 1 | ||
| 41 | S441-10000B | Шайба | 2 | ||
| 48 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 49 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 5 | 34L3-02510 | Корпус клапана | 1 | ||
| 52 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 53 | P220-110105 | Заглушка | 1 | ||
| 54 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | 31LM-10200 | Клапан обратный | 1 | ||
| 7 | 31LL-00070 | MCV MOUNT PLATE | 1 | ||
| 8 | 31LM-00064 | Пластина | 1 | ||
| 9 | 31LL-00155 | Трубка | 1 | ||
| 9 | 31LL-00156 | Трубка | 1 | ||
| B | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-021001 | О кольцо | 1 | ||
| E | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| G | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| H | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 |
