PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760-9

PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3030

Наименование:PILOT HYDRAULIC PIPING 1

Версия:2012. 9.30 REV.12J

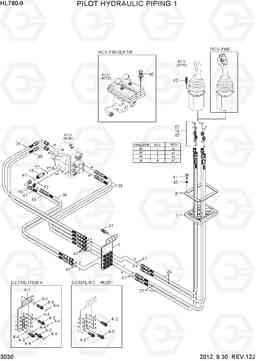

PILOT HYDRAULIC PIPING 1 HL760-9

Поз.	Код	Наименование	Кол	Прим.
10	X500-310002	Разъем	4
10	X500-120011	Разъем	4	SEE ILLUST
16	31FG-80400	Колено 90	1
18	31LL-10010	Разъем долго	1
26	P910-062036	Шланг в сборе	2
26	X400-062036	Шланг в сборе	2
27	P910-062037	Шланг в сборе	2
27	X400-062037	Шланг в сборе	2
28	P910-062016	Шланг в сборе	2
28	X400-062016	Шланг в сборе	2
33	P930-062020	Шланг в сборе	1
33	X420-062020	Шланг в сборе	1
34	P910-067018	Шланг в сборе	1
35	P930-062026	Шланг в сборе	1
35	X420-062026	Шланг в сборе	1
35	X420-062028	Шланг в сборе	1
36	P930-062025	Шланг в сборе	1
36	X420-062025	Шланг в сборе	1
36	X420-062027	Шланг в сборе	1
37	S037-123056	Болт	3
4	31LL-10052	CONNECTOR ASSY	1
4	31LL-10053	CONNECTOR ASSY	1
4	31LL-10054	Терминал в сборе	1
4-1	@	PLATE	1
4-2	X540-120002	Разъем ORFS	8
4-2	X540-120002	Разъем ORFS	7
4-3	31LM-10160	Соединитель	4
4-4	S621-012001	Кольцо уплотнительное (О-кольцо)	24
4-5	X540-120003	Разъем	1
40	S015-060106	Болт с шестигранной головкой (под шестигранник)	4
41	S015-060306	Болт с шестигранной головкой (под шестигранник)	4
42	S035-062026	Болт	4
45	S441-06000B	Шайба	4
7	31LM-10130	Пластина	1
8	31LM-10141	Держатель	1
A	S621-012001	Кольцо уплотнительное (О-кольцо)	16
F	S611-012001	Кольцо уплотнительное (О-кольцо)	6
F	P391-040000	Шайба медная	6	SEE ILLUST
