EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL760-9
EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL760-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:EMERGENCY STEERING HYD PIPING
Версия:2013. 5.31 REV.13E

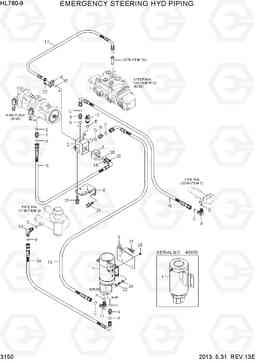

EMERGENCY STEERING HYD PIPING HL760-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 30LL-75100 | Комплект аварийного рулевого управления | 1 | ||
| 1 | 31LM-41000 | насос и электродвигатель в сборе | 1 | ||
| 10 | X520-110004 | Штуцер 90 orfs | 1 | ||
| 11 | 31LB-40360 | Колено 90 | 1 | ||
| 12 | 31Q8-40500 | Датчик давления | 1 |
EMER STEER
|
|
| 12 | 31Q4-40800 | Датчик давления | 1 |
EMER STEER
|
|
| 13 | P930-086024 | Шланг в сборе | 1 | ||
| 14 | P933-122011 | Шланг в сборе | 1 | ||
| 15 | P980-167320 | HOSE ASSY ORFS, FLG 0x90 | 1 |
E/STEER PUMP
|
|
| 15 | P980-166320 | HOSE ASSY-ORFS,FLG 0X90 | 1 |
E/STEER PUMP
|
|
| 16 | P930-082014 | Шланг в сборе | 1 | ||
| 17 | 31LL-30313 | Рукав высокого давления (РВД) | 1 | ||
| 17 | 31LL-30314 | Рукав высокого давления (РВД) | 1 | ||
| 18 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 19 | S037-102556 | Болт | 4 | ||
| 2 | 31LM-30201 | проверка блока | 1 | ||
| 20 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S037-122556 | Болт | 5 | ||
| 22 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S441-10000B | Шайба | 4 | ||
| 25 | S205-10100B | Гайка | 4 | ||
| 3 | 31LM-10200 | Клапан обратный | 1 | ||
| 35 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31LM-90020 | Пластина | 1 | ||
| 5 | 31LM-90092 | Пластина | 1 | ||
| 6 | 31S7-00390 | Соединитель | 1 | ||
| 7 | X500-110005 | Разъем | 1 | ||
| 8 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 9 | X500-110003 | Разъем | 2 | ||
| A | S621-021001 | О кольцо | 1 | ||
| B | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| D | S631-018004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| E | @ | EMER STEERING ELEC | 1 |
SEE 2090
|
|
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| E28 | @ | SWITCH-EMER STEER | 1 |
SEE 2010
|
|
| E69 | @ | RELAY | 1 |
SEE 2020
|
|
| F | S621-018001 | О кольцо | 2 | ||
| G | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| H | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| I | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N1 | 31L6-02150 | Мотор насоса | 1 |
