FAN & BRAKE PUMP(-#0140) фронтального погрузчика колесного Hyundai HL760-9
FAN & BRAKE PUMP(-#0140) фронтального погрузчика колесного Hyundai HL760-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4020
Наименование:FAN & BRAKE PUMP(-#0140)
Версия:2011.10.31 REV.11K

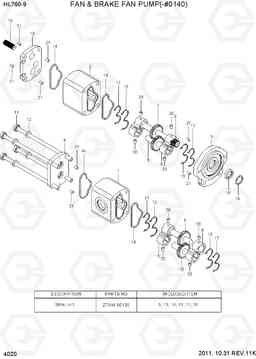

FAN & BRAKE PUMP(-#0140) HL760-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LD-40250 | Вентиятор и тормозной насос в сборе | 1 | ||
| 1 | @ | HOUSING | 1 | ||
| 10 | @ | GEAR-DRIVEN | 1 | ||
| 11 | @ | SCREW | 4 | ||
| 12 | @ | WASHER | 4 | ||
| 16 | @ | RING | 1 | ||
| 18 | @ | FLANGE | 1 | ||
| 19 | @ | SHAFT-SPLINED | 1 | ||
| 2 | @ | BODY | 1 | ||
| 21 | @ | PIN-DOWEL | 8 | ||
| 3 | @ | COVER-FRONT | 1 | ||
| 4 | @ | COVER-REAR | 1 | ||
| 5 | @ | PLATE-HALFB THRUST | 4 | ||
| 6 | @ | PLATE-HALFB THRUST | 4 | ||
| 7 | @ | SHAFT-DRIVE | 1 | ||
| 8 | @ | GEAR-DRIVE | 1 | ||
| 9 | @ | GEAR-DRIVEN | 1 | ||
| K | ZTAW-00130 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K13 | @ | SEAL | 4 | ||
| K14 | @ | SEAL | 4 | ||
| K15 | @ | SEAL-SHAFT | 1 | ||
| K17 | @ | RING-BACKING | 4 | ||
| K20 | @ | SPRING | 8 |
