Цилиндр ковша фронтального погрузчика колесного Hyundai HL760-9
Цилиндр ковша фронтального погрузчика колесного Hyundai HL760-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4160
Наименование:BUCKET CYLINDER
Версия:2013. 11.30 REV.13L

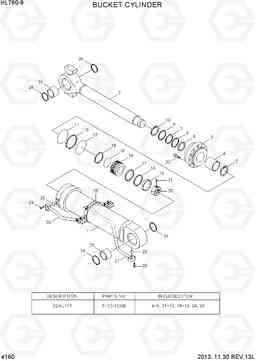

BUCKET CYLINDER HL760-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LL-20031 | Гидроцилиндр ковша в сборе | 1 |
HL760-9
|
|
| * | 31LL-20032 | Гидроцилиндр ковша в сборе | 1 |
HL760-9
|
|
| * | 31LL-20530 | Гидроцилиндр ковша в сборе | 1 |
HL760XTD-9
|
|
| * | 31LL-20531 | Гидроцилиндр ковша в сборе | 1 |
HL760XTD-9
|
|
| 1 | 31Y2-11061 | Гильза цилиндра атригера | 1 |
HL760-9
|
|
| 1 | 31Y2-11062 | Гильза цилиндра атригера | 1 |
HL760-9
|
|
| 1 | 31Y2-12700 | Гильза цилиндра атригера | 1 |
HL760XTD-9
|
|
| 1 | 31Y2-12701 | Гильза цилиндра атригера | 1 |
HL760XTD-9
|
|
| 10 | Y190-099000 | Кольцо стопорное | 1 | ||
| 14 | 31Y2-11180 | Поршень | 1 | ||
| 2 | 31Y2-11131 | Шток в сборе | 1 |
HL760-9
|
|
| 2 | 31Y2-12740 | Шток в сборе | 1 |
HL760XTD-9
|
|
| 20 | 31YC-68040 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-180704 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 22 | S109-180704 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 23 | 31YC-13270 | Втулка | 2 | ||
| 25 | 31Y2-11190 | Стяжной хомут | 1 | ||
| 25 | 31Y2-11191 | Стяжной хомут | 1 | ||
| 26 | 31Y2-11220 | Трубка в сборе - R | 1 |
HL760-9
|
|
| 26 | 31Y2-11221 | Трубка в сборе - R | 1 |
HL760-9
|
|
| 26 | 31Y2-12780 | Трубка в сборе - R | 1 |
HL760XTD-9
|
|
| 27 | 31Y2-11230 | Трубка в сборе (B) | 1 | ||
| 27 | 31Y2-11231 | Трубка в сборе (B) | 1 | ||
| 29 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S107-100556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Y2-11170 | Сальник | 1 | ||
| 3 | 31Y2-11171 | Сальник | 1 | ||
| 4 | S731-085040 | Втулка | 1 | ||
| 5 | Y191-092000 | Кольцо стопорное | 1 | ||
| K | 31Y2-11240 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | 31YC-99H80 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | 31YC-BP150 | Кольцо | 1 | ||
| K15 | Y450-160000 | поршневое уплотнение | 1 | ||
| K16 | Y310-160303 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-160000 | Пыльник | 2 | ||
| K18 | S632-070004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-070003 | Кольцо | 2 | ||
| K24 | S700-110208 | Кольцо | 4 | ||
| K28 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-085011 | уплотнение штока | 1 | ||
| K7 | Y180-085020 | Кольцо | 1 | ||
| K8 | Y240-085013 | Кольцевой буфер | 1 | ||
| K9 | Y110-085011 | стеклоочиститель пыли | 1 |
